Токарный станок по дереву: устройство, характеристики и обзор моделей

Подручник с держателем станка токарного СТД-120

Подручник с держателем станка СТД-120М служит опорой для режущего инструмента. Держатель подручника состоит из прямоугольного бруска с приливом, в отверстие которого вставляется стержень подручника. Подручник станка СТД-120 закрепляется на нужной высоте и в определенном положении рукояткой. Держатель подручника закрепляется на направляющих станины станка СТД-120М специальным винтом и рукояткой через шайбу. Для работы с короткими и длинными заготовками станок комплектуется двумя подручниками длиной 200 мм и 400 мм.

Станина станка токарного СТД-120м

Станина станка СТД-120м литая чугунная на двух ножках устанавливается на подставке и является основанием, на котором монтируются основные узлы станка СТД-120М. Слева на станине закреплена передняя бабка станка. По направляющим станины передвигаются и закрепляются в определенном положении держатель с подручником и задняя бабка станка.

Ограждение зоны резания станка СТД-120М

Ограждение зоны резания на станке СТД-120м служит для защиты работающего от отлетающей стружки и снижения концентрации образующейся пыли в зоне дыхания работающего до установленных санитарных норм. Оно состоит из металлического кожуха и откидных экранов.

Приспособления для установки и крепления заготовок станка токарного СТД-120

Режущие инструменты

Станок комплектуется двумя видами режущих инструментов: рейврами и майзолями. Рейеры для станка СТД-120 представляют собой желобчатый резец, по форме похожий на полукруглую столярную стамеску. Майзели для станка СТД-120 представляют собой резцы, имеющие форму плоской стамески с лезвием.

Что такое токарный станок

Чтобы понять, что такое токарный станок, необходимо представлять себе из чего состоит это оборудование и как им правильно управлять. При знании технических характеристик проще выбрать подходящую модель.

Токарные станки представляют собой промышленной оборудование, которое может использоваться как для обработки различных видов металла, так и дерева. С помощью таких машин можно изготавливать детали различной формы. Это могут быть металлические кольца, шкивы, втулки, муфты, гайки и валы. Токарное оборудование часто используется для создания специальных канавок на заготовках. С его помощью отрезают части детали, обрабатываются готовые отверстия и создаётся резьба.

Устройство токарного станка для домашней мастерской

От металлообрабатывающих токарных устройств подобные мини-станки отличаются тем, что не требуют наличия системы охлаждения. Показатель мощности деревообрабатывающего агрегата также меньше. Это связано с физическими характеристиками материала, который обрабатывается на подобном оборудовании. Древесные заготовки гораздо лучше поддаются шлифовке или обточке, поэтому для работы с ними не требуется большой мощности.

Агрегаты для домашних мастерских учитывают возможность регуляции скорости вращения. Основными конструктивными элементами данного устройства, которые относятся к функциональной части, являются: патрон и резцы.

Основная функция патрона для токарного станка по дереву – обеспечение надежной фиксации заготовки, которая имеет определенный показатель сечения. В свою очередь, резец применяется для ручной работы на мини-станке, не имеющем суппорта. Как правило, резцовые агрегаты используются для изготовления различной бытовой утвари (например, черенков для лопат), а также для выполнения несложных заготовок под роспись.

Патрон фиксируется на передний узел (бабку), которая включает в себя коробку скоростей. Этот важный конструктивный элемент станка отличается кулачковым устройством.

Станки для домашнего применения, как правило, учитывают возможность регуляции скорости вращения

Благодаря наличию кулачкового механизма, появляется возможность надежной фиксации заготовки в патроне, а это очень важно для нормальной работы. Патрон отличается массивностью и отвечает за точное изменение положения заготовки во время ее обработки

А также это устройство выполняет вращение обрабатываемого деревянного изделия.

Задний узел включает в себя отверстие в виде конуса. Оно необходимо для установки центра, функция которого заключается в фиксации деревянной болванки. Часто такой упорный узел продается отдельно. Купить заднюю бабку токарного станка не составит труда, так как в интернете находится множество предложений по ее продаже.

Мини-станки способны справиться с базовым набором технических операций. Рассмотрим, что можно сделать на токарных станках по дереву:

  • обточка;
  • подрезка;
  • шлифование;
  • выполнение пазов;
  • сверление отверстий;
  • нанесение резьбы.

Настольные станки отличаются своими небольшими габаритами, однако на его функциональности это не сказывается

Токарный станок с вариатором Jet JWL-1443

Следующая модель опять же производится JET. Более крупная и мощная, она представляет переходный вариант между домашним и промышленным оборудованием.

Характеристики JWL-1443:

  • диаметр заготовки – 370 мм;
  • длина закрепляемой детали – 1100 мм;
  • мощность электромотора – 750 Вт;
  • габариты – 1750×480×1165 мм;
  • масса – 103 кг.

В конструкции станины изначально предусмотрены съемные ножки, что позволяет использовать станок как в настольном, так и в напольном варианте. Главная особенность заключена в передней бабке. Она оснащена десятиступенчатым вариатором, позволяющим переключать скорости не останавливая шпиндель. Передняя бабка не имеет постоянного крепления к станине. Она может перемещаться в любое место для повышения удобства работы. Так же бабка может поворачиваться вокруг вертикальной оси на 360 градусов, что позволяет точить изделия не только над станиной, но и практически в любом положении. Благодаря такому решению, JWL-1443 может быть использован для обработки заготовок повышенного диаметра.

В сравнении с предыдущими моделями выделяется только один недостаток – более крупные габариты. Рейтинговые значения Jet JWL-1443 выше предыдущих вариантов, как и его технические характеристики.

Устройство деревообрабатывающего токарного станка

Конструктивно различные типы таких агрегатов для обработки изделий из дерева построены из элементов, имеющих одинаковое функциональное назначение. Независимо от принадлежности к категории схема токарного станка включает следующие элементы:

  • массивную станину (на ней располагаются основные узлы);
  • переднюю бабку с закреплённым шпинделем;
  • заднюю бабку с элементами фиксации заготовки;
  • суппорт, служащий для подачи обрабатывающего инструмента;
  • привод передачи вращения;
  • двигатель;
  • система управления скоростью вращения (выполняется дискретным с несколькими скоростями вращения);
  • элементы схемы электрооборудования;
  • органы ручного управления (обычно они реализованы с помощью различной формы рукояток, маховиков, электрических кнопок или переключателей);
  • средства защиты от пыли и опилок;
  • отдельные станки снабжаются специальной системой защиты при возникновении аварийной ситуации;
  • фартук;
  • наиболее совершенные аппараты оснащаются мощным пылесосом для удаления отходов древесины.

Несмотря на единообразие элементов, каждый производитель предлагает своё устройство токарного станка по дереву, с применением своих технических решений. Станина изготавливается из чугуна или стали и имеет большой вес, что позволяет стабилизировать вращение двигателя и всех вращающихся деталей. На ней крепятся все основные узлы.

Любая бабка токарного станка в том числе и для работы по дереву выполнена по стандартной схеме. Она имеет:

  • шпиндель, оснащённый системой крепления обрабатываемой заготовки;
  • несколько подшипников (в состав включены три подшипника: упорный, передний и задний);
  • специальные регулировочные гайки;
  • муфта для переключения.

Вторым элементом является задняя бабка токарного станка. Она обладает двумя степенями свободы. Такая особенность позволяет изменять положение заготовки в горизонтальном и вертикальном направлении. Данная система крепления обеспечивает качественную обработку деталей самой сложной формы. Для увеличения жёсткости крепления заготовки в токарных станках применяется пиноль. Она изготовлена в форме гильзы, перемещается вдоль главной оси.

На суппорт токарного станка возложены две функции:

  • фиксация инструмента из имеющегося в комплекте;
  • перемещение в заданных плоскостях для обработки.

Суппорт расположен на станине. Он снабжён двумя видами салазок (поперечными верхними и продольными, которые называются кареткой). Для осуществления разворота он имеет поворотную систему. Вся система изменение положения суппорта называется приводом подач. Связь суппорта со шпинделем осуществляется через реверсивное устройство, называемое трензель.

Вращение деталей токарного станка осуществляется с помощью ременной передачи, которая служит передаточным элементом от электрического двигателя к передней бабке. Эти элементы составляют привод главного движения. Для каждой конструкции производитель предлагает своё количества переключение скоростей вращения шпинделя. В основной массе станков диапазон скоростей вращения деталей варьируется от 200 об/мин до 1000 об/мин.

Элементы электрической схемы расположены в отдельном блоке. Благодаря происходит распределение управляющих сигналов на все устройства станка. Блок состоящий из электрических элементов, находящихся под напряжением относится к первому классу защиты.

Фартук станка преобразовывает вращательное движение в поступательное. Кроме этого он обеспечивает синхронное вращение ходового валика суппорта и ходового винта. Предусмотренная система механической защиты предотвращает одновременное включение этих валов. Плавное переключение подач обеспечивается с помощью маточной гайки.

Для защиты от возможных перегрузок в фартуке станка предусмотрен подвижный механизм падающего червяка. Такие перегрузки возникают в результате увеличения внешнего давления на поверхность заготовки, особенно при использовании ручного инструмента. Такой эффект наблюдается при резком снижении скорости вращения заготовки, замедлении движения режущего инструмента. Особенно это свойственно станкам на которых производится ручная обработка заготовки.

Большое значение на качество обработки дерева влияет заданная скорость вращения заготовки. Для этого в станке предусмотрена коробка скоростей. Она позволяет выбирать величину крутящего момента в зависимости от типа дерева и выполняемой операции.

Станки по дереву для домашней мастерской: особенности и разновидности

Разнообразие станков по дереву для домашней мастерской широко. У каждого есть свое назначение и способы сборки самодельного варианта. Среди всех вариантов встречаются узконаправленные и с большим количеством функций, но со скромными размерами:

Универсальные бытовые. Это мини-приспособления для обработки элементов из древесины. Используются дома или на приусадебном участке. Такой небольшой агрегат выполняет одновременно несколько функций, поэтому пользуется большой популярностью у «самоделкиных».

Самодельная циркуляционная пила

  • Многофункциональный для собственной столярной мастерской. Можно использовать в небольшом производстве.
  • Для создания деревянных изделий методом точения используют токарные станки. Есть компактные варианты, которые не займут много места в гараже.
  • Для выпуска дверей и окон применяют фрезерные модели.
  • Чтобы обстругать доски понадобится рейсмусовый станок.
  • Копировально-фрезерные применяются для создания изделий необычных форм.
  • Фуговальные могут обстругать болванку с одной стороны.

Статья по теме:

Торцовочная пила руками «самоделкиных»

Много других вариантов деревообрабатывающих станков своими руками изготавливают по схемам. Среди популярных приспособлений, которые очень полезны в домашней мастерской, выделяют:

  • токарный станок;
  • циркулярную пилу;
  • фрезерное оборудование;
  • рейсмусовый станок;
  • шлифовальный и фуговальный вариант.

Небольшое токарное оборудование

Рассмотрим, особенности каждого приспособления для столярки и варианты самостоятельной сборки такого оборудования для своей деревообрабатывающей мини-мастерской.

PROMA

Токарный станок DSL-1100V

Макс. диаметр заготовки
370 мм
Макс. длина заготовки
1100 мм
В наличии

59 100 q

1 687 BYN
278 360 KZT
55 996 KGS
344 364 AMD
$662
544 €

Токарный станок DSL-1500/230

Макс. диаметр заготовки
420 мм
Макс. длина заготовки
1500 мм
В наличии

219 300 q

6 263 BYN
1 032 900 KZT
207 782 KGS
1 277 820 AMD
$2 457
2 021 €

Токарный станок DSL-1500/400

Макс. диаметр заготовки
420 мм
Макс. длина заготовки
1500 мм
В наличии

219 300 q

6 263 BYN
1 032 900 KZT
207 782 KGS
1 277 820 AMD
$2 457
2 021 €

Токарный станок DSL-1200

Макс. диаметр заготовки
420 мм
Макс. длина заготовки
1200 мм

Под заказ

Цена по запросу

Токарный станок DSL-1201

Макс. диаметр заготовки
420 мм
Макс. длина заготовки
1270 мм
В наличии

Цена по запросу

Предназначение станка

Хорошей новостью для покупателя является то, что токарный станок поставляется в комплекте со всеми необходимыми инструментами и приспособлениями, нужными для обработки дерева (стамески, резаки, абразивные инструменты).

Данное устройство предназначено для выполнения следующих операций с заготовками из дерева:

  • порезка;
  • обточка;
  • торцевание;
  • сверление;
  • прорез канавок.

Черновая обработка длинных заготовок осуществляется на минимальной скорости с помощью широкого реера (полукруглой стамески).

Обточка деревянной заготовки на станке СТД 120м

Все чистовые обработки выполняются на высокой скорости с помощью токарных резцов или абразивных инструментов. к меню

Особенности устройства и характеристики

СТД 120 м изготовлено на базе устройства СТД 120. Внешне они похожи, как близнецы, однако специалист сразу почувствует разницу.

В отличие от своего предшественника, СТД 120 м оснащен дополнительными уровнями защиты как двигателя, так  и столяра. К тому же модернизации подвергся и двигатель, который стал работать намного тише. к меню

к меню

Комплектация

  1. Станина. Данное устройство оснащено литой станиной с опорным элементом, что значительно повышает его характеристики в плане прочности и долговечности. Для повышения устойчивости, а так же снижения вибрации станина прикручивается к деревянной основе – столу или верстаку.
  2. Рабочий узел. Рабочий узел состоит из передней и задней бабки, а так же подручника держателем для установки и равномерного передвижения абразивного или режущего инструмента вдоль заготовки.
  3. Защитный кожух со смотровым окном. Кожух закрывает рабочую зону во избежание травматизма, смотровое окно позволяет столяру видеть, где, что и как снимать с заготовки.
  4. Электромеханический привод. Данная часть токарного станка предназначена непосредственно для вращения деревянной заготовки. Она включает в себя электродвигатель с вращающимся валом. К этой части механизма так же относятся два двухступенчатых шкива, один из которых крепится на валу, другой – на шпинделе передней бабки и клиновидный ремень. Это устройство позволяет переключать скорости работы станка методом переброски ремня с одного ручья шкивов на другой.
  5. Кнопочный блок. Эта часть агрегата предназначена для управления станком. Кнопочный блок устанавливается на передней бабке.
  6. Светильник местного освещения, установленный на корпусе.
  7. Сменные шпиндельные насадки. Такие запчасти нужны для установки на токарный станок заготовок разной длинны и диаметра. К ним относятся центральная вилка с патроном для установки и фиксации коротких заготовок и планшайба для зажима деревянных заготовок большого диаметра, но небольшой длины.
  8. Защитное ограждение. Эта часть конструкции закрывает механическую часть электромеханического привода. Она оснащена электроблокировкой открывания крышки, чтобы не допустить попадания пальцев к вращающимся в процессе проточки шкивам и ремню. В случае попытки открыть крышку на работающем двигателе, последний останавливается менее чем за 1 секунду.

к меню

Виды и назначение

Основная задача резцов — придание правильной геометрической формы деревянной заготовки на токарном станке. Резцы по дереву выполняют разные задачи:

  1. Удаляют первичный слой древесины. Грубая черновая очистка. Сюда можно отнести резцы типа рейер или стамеска-скребок.
  2. Придают заготовке нужную геометрическую форму. Это фасонные резцы.
  3. Отрезают готовое изделие. Так называемые отрезные резцы.

В магазине можно купить готовый набор оснастки, в котором найдутся все необходимые инструменты для работы. Разберем каждый из них подробнее.

Плоские прямые

Такой инструмент имеет одностороннюю заточку по одной из грани. Режущая часть перпендикулярна центральной оси оснастки. Эти резцы используют для чистовой обработки подготовленной заготовки.

Особенности оснастки:

  1. Легко делать прямоугольную выемку древесины.
  2. Стандартная ширина лезвия может находиться в пределах от 4 до 40 мм.
  3. Угол режущей кромки от 25 до 45 градусов. При дальнейшем обслуживании резца можно делать разные углы заточки, чтобы «настроить» инструмент под себя.

У столяров этот резец называется «скребок».

Интересно! Лучше всего иметь в наличии несколько скребков разной ширины лезвия. Это расширит круг выполняемых задач. Тонкие резцы лучше использовать при конечной обработке изделия.

Косой прямой

Еще один резец для чистовой обработки, у которого режущая часть расположена под острым углом, относительно центральной оси оснастки. Заточка режущей кромки может быть односторонней или двухсторонней, а также левосторонней или правосторонней.

Особенность оснастки:

  1. Резец позволяет делать тонкие линии.
  2. При двусторонней заточке выставляют угол 25 градусов.
  3. Инструмент довольно универсален и позволяет выполнять большой спектр чистовых работ.

Этот тип оснастки называется «мейсель» и является базовым в работе мастера-токаря.

Отрезные

Как понятно из названия, этот тип оснастки используют для отрезки готового изделия. Отрезной резец напоминает косой прямой, с той разницей, что он имеет угол заточки 40 градусов только по одной стороне.

Полукруглые плоские

Данный тип оснастки имеет полукруглую заточку режущей кромки. Сама режущая часть располагается перпендикулярно относительно оси оснастки. Основное предназначение данного резца — выборка полукруглого желоба.

Особенности оснастки:

  1. Лучше всего иметь несколько резцов с разной шириной лезвия.
  2. Кромка оснастки затачивается, с одной стороны, под углом от 20 до 40 градусов.
  3. У опытных мастеров можно найти большое количество подобных резцов с разной шириной лезвия.

Желобчатые

Желобчатый резец — он же рейер, используют для черновой отделки заготовки. Его лезвие изогнуто наподобие желоба, режущая кромка заточена с одной стороны.

Особенности оснастки:

  1. Рейером можно делать полукруглые формы.
  2. Затачивается нижняя часть режущей кромки выпуклой формы под углом до 40 градусов.

Желобчатый резец является одним из самых главных инструментов у мастера-токаря.

Что можно сделать на токарном станке?

Собираясь сделать мини-токарный станок своими руками, мастер предполагает, какие изделия в будущем будут изготавливаться на нем. Часто выбор зависит от спроса, который изучен на местности или в интернете. Есть специальные ресурсы, на которых мастера делятся своими предложениями. Здесь встречаются и те, кто приобретает готовые изделия оптом, чтобы потом заниматься розничной продажей.

Одним из самых крупных рынков для деревянных изделий, изготовляемых на токарном оборудовании, является Арбат. Ежедневный оборот товара здесь в иные дни достигает несколько миллионов долларов. Место паломничества иностранных туристов постоянно заполнено покупателями, которые приходят сюда в поисках сувениров. Пробиться на этот рынок сложно, но при желании можно стать поставщиком оригинальных изделий.

Миска с ложкой и крышкой выточены из цельных кусков дерева:

Весьма востребованы заготовки для лестничных пролетов, поворотных площадок. В любом городе присутствуют фирмы, которые изготавливают лестницы для загородных домов. Балясины, в основе которых используются цилиндрические изделия, пользуются спросом.

Производители лестниц редко занимаются подсобным производством. Им проще купить полуфабрикат. В дальнейшем заготовки составляют окончательное изделие. Поэтому есть смысл поискать подходящие строительные предприятия, куда можно предложить свой товар.

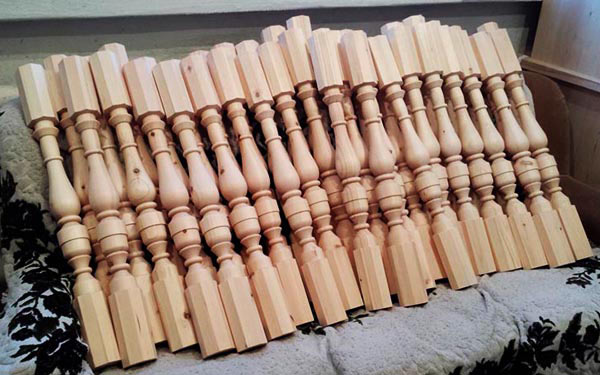

Балясины для деревянной лестницы:

Шахматы традиционно вытачивают из ценных пород дерева. Некоторые даже дополнительно не окрашивают, комбинируют древесину: палисандр или тиковое дерево идет для изготовления черных (темных) фигур; береза, липа, ясень используются для вытачивания белых фигурок.

Шашки используются не только при игре в эту игру. В нардах тоже используют шашки. Если же они дополнительно украшены дополнительными эмблемами, то спрос на них будет выше.

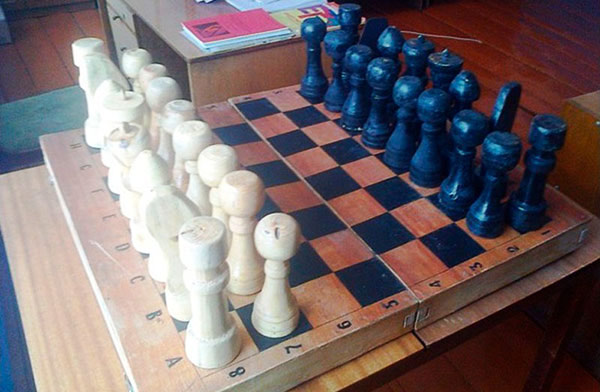

Шахматы, выточенные из дерева:

Вазы и кашпо покупают для дома. Их дарят на дни рождения, свадьбы и юбилеи. Искусно изготовленный предмет интерьера сам служит дополнительным украшением. Поэтому изготовление подарочных сувениров – это довольно интересное направление индивидуальной деятельности.

Крупные производства не станут конкурентами, там решаются иные задачи. Но свое индивидуальное производство заполняет свою нишу товаров потребления. Эффективность и доходность подобной деятельности может быть довольно высокой.

Деревянные вазы и кашпо, выточенные из яблони и вишни, довольно привлекательны:

Кухонные принадлежности: скалки; небольшие емкости для хранения сыпучих продуктов; ложки, – все эти предметы разнообразят кухню современной хозяйки. Изобретательность мастера может предложить нечто оригинальное, что привлечет основных потребителей оригинальных изделий.

У нескорых мастеров, предложивших креативные товары на рынок, в дальнейшем есть постоянные клиенты. Они ждут новизны и что-то новенькое. Есть смысл стать подобным изготовителем в своей местности. Будет доход и признание.

Банка с крышкой для хранения соли (береза):

Но чтобы начать производить подобные изделия или изобретать новые формы, нужно обзавестись станком для дома. Иметь подобное оборудование у себя имеет несколько преимуществ:

  • Нет необходимости с утра пораньше бежать в другой конец города, чтобы успеть к началу рабочего дня.
  • Нет настроения работать, можно устроить себе выходной. Работать приходится только на себя и для себя.
  • Есть желание изготавливать то, что нравится, можно делать, экспериментировать, искать новые формы и способы. Каждый день можно делать что-то новое.
  • В качестве сырья используется материал, который может ничего не стоить. Его нужно только принести домой.
  • Реализовывать можно не только у себя в населённом пункте, интернет и его торговые площадки открыты круглые сутки. Можно организовать сбыт за сотни и тысячи километров от собственного дома.

История появления и развития оборудования

Считается, что первые токарные станки появились на территории Европы в 16-17 веке. В те времена они изготавливались из деревянных элементов и приводились в движение усилиями человека. Он мог раскручивать подвижное колесо руками или в дальнейшем вращал цепь, закреплённую на звёздочке.

Активного развития токарное производство не получало до 18 века. Только в первой части 18 века, в промышленности начали активно использоваться металлические механизмы. Ко второй половине 19 века, стараниями американских мастеров, оборудование было модернизировано и уже напоминало современный токарный станок. Работал механизм благодаря электродвигателю, появилась возможность выбирать скорость раскрутки шпинделя.

Виды резцов для токарного станка по дереву

Резцы – это элементы, которые используются для удаления определенных объемов деревянной заготовки. Все они, с конструктивной точки зрения, похожи друг на друга и состоят из двух основных элементов: режущей и фиксаторной часть (прямоугольная или квадратная).

Режущий край может быть представлен одной или несколькими поверхностями. Этот элемент отличается по своей форме и ширине, которые подбираются в зависимости от характера технологической операции. Основной критерий, по которому происходит классификация резцов – их расположение относительно деревянной болванки. Они могут находиться в двух позициях:

  • радиальная;
  • тангенциальная.

В первом случае резец используется для удаления больших объемов древесины. Для этого его располагают перпендикулярно. В свою очередь, тангенциальная позиция применяется для снятия небольшого количества древесины с поверхности заготовки. Это позволяет выполнять на ней сложные узоры.

А также стамески для токарных станков по дереву классифицируются по назначению. На сегодняшний день существует множество резцов, которые отличаются по своей конструкции и используются для выполнения различных технологических операций. Рассмотрим самые распространенные из них:

Рейер. Изделие, которое используется для черновой обработки заготовок. Особенность данного резца заключается в его лезвии, которое напоминает по форме полукруг.

Выбирая резцы для деревообработки отдавайте предпочтение проверенным производителям

Мейсель. Этот элемент необходим для чистовой обработки. Его использование позволяет придать деревянной болванке окончательный вид. Мейсель представляет собой пластину с косым лезвием, которое заточено с обеих сторон под одинаковым углом.

Скребок. Резец такого типа нужен для выравнивания поверхности болванок, которым присуща цилиндрическая форма.

Гребенка. Используется для нанесения резьбы на поверхность деревянной заготовки.

Крючок. Такой резец применяется для организации внутри заготовок полостей.

Купить резцы для токарных станков по дереву можно на рынках, барахолках, в профильном магазине или заказать через интернет. Как правило, эти изделия продаются в наборах.

Примеры основных работ ручным инструментом при деревообработке: А — черновое точение; Б,В — первый проход; Г- срезание стружки; Д — торцовка детали

Какие еще типы станков можно сделать?

Прежде, чем создавать свой токарный станок следует изучить те его разновидности, которые изобрели множество заинтересованных людей. Среди станков как самодельных, так и заводских выделяют следующие типы.

Токарно-фрезерный

Подобный станок является уже мощной модификацией предыдущих вариантов станков. Чаще всего токарно-фрезерный станок оснащен ЧПУ, потому что крайне сложно вручную управлять фрезером с высокой точностью. Однако подобный станок имеет право на существование и широко применяется в бытовых нуждах. Его конструкция состоит из:

  • Станины.
  • Электродвигателя для вращения передней бабки.
  • Ручной фрезер, поставленный на направляющие, которое обеспечивают его движение вдоль оси вращения заготовки.

С копиром

Токарно-копировальный станок необходим при создании большого количества одинаковых изделий, чаще всего можно услышать о посуде и балясинах для лестниц.

Есть несколько вариантов изготовления копировального токарного станка: с фрезером, с циркулярной пилой и со стамеской. Все эти способы подразумевают использование лекала. Лекало – это профиль будущего изделия, который вырезается из фанеры небольшой толщины.

Вдоль токарного станка крепится поручень во всю длину заготовки. За токарным станком монтируется лекало. На поручне крепится фреза или резец, движения которого регулируются благодаря упору, идущему от резца, фрезы или пила к лекалу.

Таким образом, во время вращения бруска, режущий инструмент полностью с достаточной точностью повторяет силуэт профиля из фанеры.

Мини

Для многих бытовых нужд необязательно создавать агрегат внушительных размеров, способный вращать бревно радиусом 300 мм. Бывает достаточно станка с крайне простой конструкцией, в которой двигателем может выступать привод от старого магнитофона, питающегося через блок питания. Для станины подобного станка можно использовать доску 150*20 и длинной, которая зависит только от нужд умельца.

Для такого мини-станка ременная передача будет лишней, поэтому чаще всего передняя бабка крепится прямо на вал двигателя. А в качестве планшайбы служит головка от дрели или самодельный патрон с тремя зажимными винтами.

Задняя бабка изготавливается из бруска, в центре которого точно по высоте оси мотора сверлится отверстие для вала, в роли которого может выступать дюбель-гвоздь. Если обеспечить станок блоком питания с регулировкой выходного напряжения, можно получить агрегат регулятором оборотов.

Из электродрели

Электродрель можно найти практически в каждом дому. Плюсом станка с приводом от электродрели служит отсутствие необходимости покупать отдельный двигатель. Конструкция с приводом от дрели варьируется от самой элементарной, где дрель прикрепляется зажимами к столу.

Напротив монтируется задняя бабка с помощью пары уголков и гвоздя или заточенного винта, до более совершенной, в которой дрель служит источником вращающей силы, но не участвует непосредственно в процессе вращения заготовки. Второй способ бережет мотор от перегрева и срыва при перегрузках.

Из мотора стиральной машины

Представляет собой стандартную схему токарного станка с двигателем, прямой или ременной передачей, станиной и двумя бабками.

При устройстве токарного станка из мотора стиральной машины необходимо помнить, что двигатель бытового прибора разработан для циркуляции с несбалансированной нагрузкой, однако это не значит, что от задней бабки можно отказаться. Ее наличие обязательно особенно при работе с длинной и тяжелой заготовкой. Устройство подобного токарного станка просто реализовать в домашних условиях. Для этого необходимо:

Сварить или скрутить болтами две трубы из стали, на одном конце закрепить двигатель от бытовой техники. Между трубами закрепить брусок с возможностью передвигать его вдоль станины, на нем будет крепится уголок подручника. На противоположной стороне обустраивается задняя бабка в соответствии с инструкциями, изложенными выше.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
