Как рассчитать винтовые сваи для фундамента

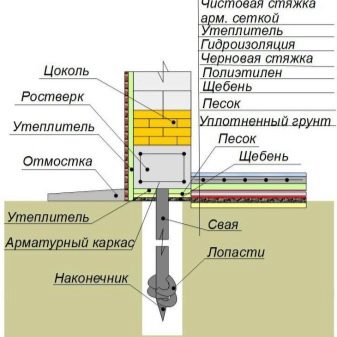

Ростверк

Ростверк – элемент фундамента, необходимый для равномерного распределения нагрузки, оказываемой строением на фундамент. Для обеспечения надежности ростверка нужно рассчитать ряд параметров, при этом тип ростверка значения не имеет.

В расчеты входят:

• сила продавливания фундамента;
• сила продавливания, воздействующая на каждый угол отдельно;
• сила воздействия на изгиб.

Если используется высокий ростверк, вся нагрузка воздействует на сваи. Вертикальная нагрузка действует снизу, деформирующая нагрузка – сбоку. Такие расчеты очень сложны и требуют профессиональных знаний. Для расчетов необходимо воспользоваться стандартами индивидуального строительства.

Они определяют следующие нормы:

• соединяться опоры с ростверком могут двумя способами: жестким и свободным;
• глубина вхождения головы сваи в ростверк – минимум 10 см;
• расстояние между землей и ростверком – не менее 20 см;
• толщина ростверка не может быть меньше толщины стен и минимально равняется 40 см;
• ростверк должен иметь высоту более 30 см;
• ростверк укрепляется продольным и поперечным армированием с сечением прута от 10 до 12 мм.

Проектирование свайного фундамента

При проектировании свайного фундамента необходимо участь ряд факторов, влияющих на его устойчивость:

• Глубина залегания толщина и надежность пород;
• Масса здания;
• Условия строительства и эксплуатации;
• Конструктивные особенности здания.

При проектировании инженеры опираются на данные геологических изысканий и на их основе определяют возможность строительства, рассчитывают количество свай, выбирают их вид, форму и материал.

Второй важный фактор — это нагрузка от здания.

Она складывается из нескольких видов нагрузки:

• Постоянная. Включает в себя вес самого здания;
• Долгосрочная временная — это вес станков, оборудования и других тяжелых конструкций;
• Краткосрочная временная складывается из веса мебели и людей в здании;
• Снеговая и ветровая нагрузки рассчитываются отдельно для каждого здания на основании климатических данных региона согласно СП 131.13330.2012 «Строительная климатология».

Карта снеговых районов России

Вид сваи зависит от технико-экономических показателей строительства. Подбирается самый дешевый вариант, удовлетворяющий все требования и обеспечивающий надежность конструкции.

На этапе проектирования инженеры предусматривают запас прочности, обеспечивающий длительный срок эксплуатации фундамента даже при больших нагрузках.

Преимущества винтовых свай

В отношении веса каркасных домов железобетонные винтовые сваи обладают избыточной несущей способностью, поэтому нецелесообразно переплачивать за дорогие конструктивные элементы и аренду оборудования для их вкручивания. Металлические винтовые сваи намного проще в монтаже и способны удерживать вес каркасного сооружения.

Положительные характеристики винтовых свай, которые обуславливают их широкое применение для строительства каркасных домов:

1. Дешевизна.
2. Простой монтаж.
3. Быстрое возведение.
4. Разнообразие моделей.
5. Достаточная несущая способность.
6. Ремонтопригодность.
7. Возможность строительства на склонах.

Какие выбрать?

В зависимости от геологических условий и особенностей проектной конструкции выбирают модель винтовых свай. Определяющие характеристики опорных элементов:

• ширина лопасти;
• диаметр столба;
• длина трубы;
• тип наконечника;
• толщина металла.

Для каркасных домов с несущей нагрузкой 5–9 т используют винтовые сваи диаметром 108 мм и толщиной трубы 4-5 мм. Вес построек в несколько этажей может достигать 14 т, тогда выбирают стержни с размером сечения – 133 мм. В большинстве случаев подходят сваи со стандартным размером лопастей – 250–300 мм.

Как рассчитать?

На какую глубину закручивать винтовые сваи? Минимальная глубина закладывания свай рассчитывается исходя из уровня промерзания почвы. При этом наконечник опоры должен упираться в твердый несущий пласт. Для этого на этапе геологических исследований анализируют состав почвы и высоту слоев.

Например, в преобладающей части московского региона глубина промерзания грунта равна 1,5 м, тогда как в северных – этот показатель составляет 2,4 м. Это значение принимается за глубину фундамента.

Высота свай рассчитывается исходя из таких показателей, как:

• высота снежного покрова зимой;
• температурный режим в помещении;
• уровень подземных источников;
• вероятность подтопления;
• тип рельефа на участке.

Минимальна высота свай – 20 см, но на практике этот показатель редко опускают ниже 30 см. уровень цоколя подбирают индивидуально в зависимости от исходных условий.

Определяясь с моделью силового элемента, выбирают сваи с запасом по длине минимум в 0,5 м, чтобы было удобно выровнять высоту фундамента по горизонтали. Чаще всего для строительства каркасных домов используют стандартный типоразмер опор – 108х300х2500 мм.

Как рассчитать расстояние между сваями? Шаг между ближайшими силовыми элементами рассчитывают, основываясь на потребности в опорах. Сваи обязательно устанавливают в местах, где сооружение оказывает максимальную нагрузку на почву: под углами и точками пересечения несущих стен.

Если расстояние между столбами превышает 3 м, то посередине устанавливают промежуточные опоры. Рекомендованный шаг для винтовых свай – 1,5–2,5 м.

Нормативные документы

В настоящее время более поздней, актуализированной версией СНиП 2.02.03-85, распространяющейся на сферу проектирования свайных фундаментов, являются СП 24.13330.2011. В строительные правила внесены определенные замены и поправки, но в целом нормы СНиП особых усовершенствований не претерпели. Тем не менее, при существенных разногласиях, предпочтение следует отдавать СП, а не полагаться на СНиП.

Рассматриваемый свод правил озвучивает требования к проектированию определенного вида фундамента – свайного

В них указываются разные типы свай, геологические и инженерные условия, принимаются во внимание вновь строящиеся и находящиеся в стадии реконструкции сооружения. Но данные СП, как, впрочем, и СНиП, не имеют отношения к свайным опорам, возводимым:

• под объектами с динамическими нагрузками;
• в условиях вечной мерзлоты;
• для нефтепромысловых сооружений;
• на глубину более 35 метров.

Дополнительные рекомендации

В процессе расчета количества свай и их распределения по всей площади фундамента существует множество мелких особенностей, каждая из которых так или иначе сказывается на улучшении конечного результата:

• при установке фундамента из винтовых свай на сложном нестабильном грунте для усиления опорной конструкции используется обвязка с применением металлического уголка или швеллера на уровне цоколя;
• при отсутствии геодезических данных для расчетов лучше использовать параметры, соответствующие минимальной расчетной нагрузке, то есть создавать максимальный запас прочности;
• для улучшения качества расчетов, кроме формул и табличных данных, стоит применять программу для проектировки: она пересчитает все параметры и опровергнет или подтвердит ручной расчет;
• наименее прочные сваи обладают стволами из шовных труб с приваренными лопастями;
• по нормам цоколь не должен подниматься больше чем на 60 см над землей, при этом запас сваи по длине должен составлять от 20 до 30 см.

При монтаже свай на неровном участке желательно оставлять запас по длине в районе 20–50 см. В дальнейшем излишки можно будет отрезать или произвести выдергивание. А вот при недостатке – придется забивать новую сваю.

О том, как рассчитать количеситво винтовых свай, смотрите в видео ниже.

Калькулятор расчета несущей способности винтовых свай

Если для строительства дома выбирается свайно-винтовой фундамент, то необходимо определиться и с типоразмером опор, и с их количеством, которое будет способно обеспечивать стабильность планируемой постройки. Так как многие владельцы загородных участков принимают решение о проведении самостоятельного строительства на таком фундаменте, есть смысл помочь им в проведении хотя бы предварительных расчетов.

Калькулятор расчета несущей способности винтовых свай

Наверное, понятно, что общее количество опор зависеть от суммарной нагрузки, которой здание оказывает на фундамент. Ее необходимо равномерно распределить по сваям, так, чтобы не превысить допустимую нагрузку на каждую из них, чтобы здание не начало «тонуть» в грунте. И вот для этого требуется узнать возможности такой точки опоры. А поможет нам в этом калькулятор расчета несущей способности винтовых свай.

Ниже будут приведены некоторые пояснения по порядку проведения вычислений.

На чем основывается и как проводится расчет

Чаще всего в частном строительстве используются недорогие, но достаточно надежные сваи со сварными лопастями, модельного ряда СВС (свая винтовая сварная). Этот модельный ряд включает несколько типоразмеров, которые применятся в зависимости от вида планируемой постройки – от лёгких заборов до полноценных загородных домов.

Для возведения жилых и хозяйственных построек обычно применяются сваи от СВС-89 и крупнее (число показывает диаметр трубы). Соответственно, с повышением диаметра трубы увеличивается и размер лопастей винтовой части, то есть, про сути – площадь опоры сваи на грунт. Эти размерные параметры свай уже внесены в программу расчета.

Каждый тип грунта обладает собственным сопротивлением нагрузке, или, иначе говоря, несущей способностью, выражаемой в килограммах на квадратный сантиметр. Таким образом, определив тип грунта на планируемой глубине залегания лопастей сваи, и зная их площадь, несложно вычислить и несущую способность опоры.

Сопротивления грунтов на глубине залегания от 1.5 и ниже – уже внесены в программу расчета.

Цены на винтовые сваи

Безусловно, должен быть предусмотрен и эксплуатационный резерв несущей способности опоры. Для этого вводится поправочный коэффициент. И вот здесь есть нюансы:

• Самый точный способ определения характеристик грунтов – это проведение геологического исследования участка. Поправочный коэффициент в этом случае – минимальный, всего 1,2, так как вероятность ошибки практически исключается. Но к этому способу прибегают нечасто, просто по причине высокой стоимости подобных работ.
• Второй способ – это установка так называемой эталонной сваи. Опора ввинчивается в грунт на участке строительства, и после того, как она заглубится ниже уровня промерзания, с помощью специальных приборов оценивается крутящий момент, прикладываемый к свае. Это дает достаточно точную картину несущей способности грунта, но поправочный коэффициент уже выше – 1,25.
• Наконец, многие владельцы участка полагаются на собственные силы, и оценивают грунт, выкапывая шурфы или пробуривая вручную скважины на требуемую глубину. Безусловно, степень точности такого анализа – далека от идеала, поэтому в расчет закладывается максимальный коэффициент надежности, доходящий до 1,7.

Итоговый результат несущей способности сваи будет получен в килограммах и тоннах. Определив этот параметр и располагая значение общей нагрузки от здания на фундамент, несложно определиться и с количеством свай.

Чтобы не столкнуться в процессе эксплуатации здания с проблемами проседания или перекоса свайного фундамента, необходимо учитывать немало нюансов. Подробнее об этих важных вопросах – в специальной публикации портала, посвященной расчету количества свай .

Сравнение параметров опор

Винтовые сваи имеют недостаточную несущую способность, чтобы выдерживать большие нагрузки тяжелых сооружений, поэтому их в большинстве случаев применяют для строительства легковесных и малоэтажных сооружений. При этом металлические опоры отличаются экономичностью и относительной простой монтажа.

Детальное сравнение свайных и забивных опор отражено в таблице:

Параметры	Винтовые опоры	Забивные стержни
Сфера применения	частное домостроение, возведение малоэтажных жилых сооружений, сельскохозяйственных построек, гаражей, складов, заборов и других легковесных конструкций, укрепление существующих фундаментов и склонов	гражданское и промышленное строительство, возведение транспортных сооружений, а также инженерно-гидротехнических конструкций
Типы грунта	различные грунты, кроме скальных пород, а также сложные участки, склонные к оползням и просадкам
Сложность рельефа	ландшафт с любыми перепадами высот
Максимальный срок службы	70–100 лет	100–150 лет
Несущая способность одного изделия	до 7 тонн	до 10 тонн
Подверженность коррозийным процессам	сильно подвержены	не подвержены
Способ гидроизоляции	холодное или горячее оцинкование, полиуретановое покрытие, нанесение алкидной краски или грунтовки	добавление гидрофобных составов в бетон
Способ заглубления	методом вкручивания	с применением ударной силы
Воздействие способа монтажа на грунтовое основание	лопасти разбивают почвенные массы, земле требуется время на усадку	железобетонная опора продавливает грунт, уплотняя его под собой
Скорость монтажа	высокая, от одного дня
Оборудование для монтажа	электрические машинки для завинчивания, приспособления для ручного монтажа (пруты)	сваебойные агрегаты
Возможность строительства своими руками	монтаж предполагает совместную работу как минимум трех строителей	невозможно

Усредненная цена услуги «Строительство фундамента под ключ»:

Тип конструкции	Деревянный дом	Здание из пеноблоков	Кирпичное сооружение
Винтовые сваи	120 тыс. руб.	460 тыс. руб.	не рекомендуется
Забивные сваи	200 тыс. руб.	475 тыс. руб.	525 тыс. руб.

Много полезной информации о свайно-забивном фундаменте представлено в данном разделе сайта.

Типы грунтов

Прежде всего, нужно определить тип грунта. Для этого тщательно изучают состав почвы, полученный с помощью бура.

Использование свай позволяет соорудить надежное основание на торфяных почвах

Рассмотрим качественные характеристики грунтов:

• Песок считают крупным, если средний размер песчинок достигает размеров от 0,25 мм до 5 мм. Песчаное основание не подвержено пучинистости. Грунт такого типа при увеличении уровня влажности не меняет свой объём и не теряет своих свойств;
• Супесь – это песок с примесью глины не более 10%. Шар, скатанный из супеси, непластичен и легко разрушается от лёгкого надавливания. Высокое содержание песка в составе породы практически делает её непластичной. Малая пористость грунта положительно влияет на его стойкость к пучению;
• Суглинок формируется из смеси 70% песка и 30% глины. Раздавленный шар из суглинка, образует блин с трещинами по краям. Такое явление показывает то, что данный грунт обладает большой пористостью и подвержен пучению;
• Глина наиболее часто встречающееся грунтовое основание. Если в образце почвы содержание глинистых частиц составляет 30% и более, то породу определают, как глину. Раздавленный шар из глины образует сплошной блин без трещин и разрывов. Почва такого типа наиболее подвержена пучению при замерзании;
• Торф по своей сущности является грунтом органического происхождения, не обладающим несущей способностью. Строительство объектов на таких участках можно производить на винтовых сваях, при условии прохождения этих опор через торфяной слой к плотному грунту. Глубина залегания плотного основания является основным фактором при расчете длины винтовых свай.

Порядок расчета допустимых нагрузок на сваи

На запас прочности опорного столба влияет его длина и диаметр. Пример зависимости этих показателей можно увидеть в таблице 1.

Таблица 1. Несущая способность винтовых свай.

Большое значение для расчетов имеет тип грунта на участке застройки, глубина залегания плотного несущего слоя, уровень промерзания почвы. При проектировании фундамента нужно подбирать такое количество стержней, чтобы проектная нагрузка на основание была меньше табличной, то есть обязательно должен быть запас прочности.

Основные составляющие расчетов нагрузки на сваи:

• диаметры ствола и лопастей;
• длина свайной конструкции;
• характеристики грунта.

Самый простой способ расчета выполняется при помощи формулы H = F / уk, где:

• H — вес, который выдерживает свайная конструкция;
• F — «чистая» нагрузка;
• уk — поправочный коэффициент.

Коэффициент надежности зависит от количества столбов в свайном поле, нагрузки на почву. Для определения поправочного коэффициента используют следующие данные:

• Коэффициент 1,2. Его используют в том случае, если были проведены точные геологические исследования с зондированием почвы, сбором образцов, лабораторными исследованиями грунта. Этот способ редко используют при строительстве частных домов из-за высокой стоимости геологической экспертизы.
• Значение 1,25. Такой коэффициент используется если было проведено пробное бурение. Сваю-эталон вкручивают в нескольких точках на участке застройки. Таким способом определяют глубину залегания несущего пласта, его толщину. Для выполнения пробного бурения нужны практические навыки, а также определенные познания в области геологии.
• Значение 1,75. Этот показатель применяется при самостоятельном исследовании грунта и использовании справочных данных. Он подходит для свайных фундаментов при количестве опорных столбов до 22 штук.

Для частного строительства лучше применять 2 способ, поскольку провести полноценную геологическую экспертизу своими силами невозможно.

Чтобы рассчитать неоптимизированную несущую нагрузку нужно выполнить вычисления по следующей формуле F = S x Rо, где Ro это прочность основания, а S — площадь лопасти. Ее вычисляют по специальной формуле или используют исходные данные, которые предоставляют изготовители винтовых свай.

Таблица 2. Размеры и вес свайных конструкций.

Диаметр столба, мм

Диаметр лопасти, мм

Толщина стали (ствол), мм

Толщина стали (лопасть), мм

При определении длины опорных конструкций нужно учитывать тип грунта и особенности климата данной местности. Поскольку сваи вкручивают ниже точки промерзания необходимо знать на какую глубину промерзает почва. Средние показатели для Москвы и Московской области:

• глинистые почвы и суглинки — 135 см;
• песчаные — от 164 до 176 см;
• каменистые — 200 м.

Для определения прочности основания (Ro) применяют табличные данные.

Таблица 3. Тип почвы и ее несущая способность.

Rо на глубине 150 см и более, кг/см2

Галька с включениями глины

Гравелистый с включениями глины

Песчаные почвы (крупная фракция)

Песчаные почвы (средняя фракция)

Песчаный (мелкая фракция)

Глинистые почвы и супеси

Вязкие глинистые почвы

Просадочный грунт или насыпное основание (с уплотнением)

Насыпной грунт (без уплотнения)

Данные из таблиц подставляют в формулу и находят ориентировочную нагрузку на основание. Полученное число умножают на коэффициент надежности и определяют проектную нагрузку на один опорный столб.

Более точное значение можно получить, используя множество коэффициентов: от глубины залегания лопастей и силы бокового трения до характера работы опоры, величины выдергивающих или сжимающих сил. Чтобы упростить работу используют данные из таблиц.

Таблица 4. Несущая способность одной свайной опоры (Ф ствола 108 мм, Ф лопасти 300 мм).

Несущая способность сваи в кг при глубине залегания лопасти, см

песчаные (крупная и средняя фракция)

песчаные (мелкая фракция)

Запас прочности свайных опор диаметром 108 мм позволяет использовать их в качестве основания для строительства каркасных, бревенчатых, брусовых домов в один этаж. Для двухэтажных построек, а также сооружений из кирпича и блока используют сваи большего диаметра.

Винтовые сваи нагрузка и расчеты

Частые вопросы на начальном этапе строительства: “Какую нагрузку несут винтовые сваи с литым наконечником? Какой диаметр свай выбрать для фундамента деревянного дома, террасы, бани и т.п…?“

Выбирая винтовые сваи, необходимо учесть все возможные конструктивные особенности строения. Нужно учитывать материалы из которых строится ваше здание, его особенности и конструкция — результат этих калькуляций: нагрузка сооружения на свайно-винтовой фундамент. Калькуляцию нагрузок, делают с небольшим, но запасом.

Винтовые сваи с обеспечением несущей способности, выдерживают следующие нагрузки:

Тип винтовой сваи	Нагрузка на сваю не менее, тн
СВЛ-57	1
СВЛ-76	2
СВЛ-89	2,5
СВЛ-108	5
СВЛ-133	8
СВЛ-159	15
СВЛ-219	20
СВЛ-325	30

Самые популярные стальные сваи используемые в загородном строительстве каркасных домов, а также домов из бревна и бруса — это винтовые сваи СВЛ-89 и винтовые сваи СВЛ-108. Их длина зависит от грунта на строительном участке. Самый популярный и часто используемый размер – 108мм при длине сваи 3 метра.

Для строительства сооружений из газобетона или кирпича, используют винтовые сваи типа СВЛ-133 и выше.

Расчет свайно-винтовых фундаментов

Расчет свайно-винтовых фундаментов выполняется по предельным состояниям 1-ой и 2-ой группы. Расчет 1-ой группы для предельных состояний производят по:

• прочности материала свай и свайных ростверков;
• несущей способности грунта основания свай;
• несущей способности оснований свайных фундаментов;
• если на них передаются значительные горизонтальные нагрузки (подпорные стены, фундаменты распорных конструкций и др.) или если основания ограничены откосами или крутопадающими слоями грунта и т.п.

Расчеты по предельным состояниям 2-ой группы производят по:

• осадкам оснований свай и свайных фундаментов от вертикальных нагрузок;
• перемещениям свай (горизонтальным углам поворота головы свай) вместе с грунтом основания от действий горизонтальных нагрузок и моментов.

Особенности процесса проектирования свайного фундамента

Для того, чтобы определить, как правильно производить расчет нагрузок свайного фундамента, необходимо учесть следующие параметры:

1. при глубине залегания в 1,7 метра, учитывают: общий вес сооружения, который будет оказывать нагруки на фундамент и грунт;
2. фактический вес, который включает в себя: вес стен, вес перекрытий и потолков, вес крыши, кровельного покрытия, фасадной и внутренней отделки;
3. расчет полезной нагрузки, которая создается при эксплуатации дома (по СНиП для жилого дома равна 150 кг/м²). К такой нагрузке можно отнести: вес мебели, людей, вещей и бытового оборудования;
4. снеговая нагрузка, которая рассчитывается из справочных данных по региону строительства;
5. коэффициент запаса (обычно используется равным 1,1);
6. грузонесущая способность грунта на том месте, где происходит установка фундамента;
7. глубина для залегания одной опоры (принимается за 1,7 метра – оптимальное значение для грунта из плотной глины).
8. винтовая свая 76*200*2500 мм – расчетная минимальная нагрузка составляет 2000 кг;
9. 89*250*2500 мм – расчетная минимальная нагрузка 3000 кг;
10. 108*300*2500 мм – расчетная минимальная нагрузка 5000 кг.

Расчет

Расчетное сопротивление грунта основания

Данные для расчета взяты из СП 22.13330.2011 (Актуализированная редакция СНиП 2.02.01-83*).

, где

коэффициент условий работы, принимаемые по таблице 5.4;

коэффициент условий работы, принимаемые по таблице 5.4;

коэффициент, принимаемый равным единице, если прочностные характеристики грунта ( и ) определены непосредственными испытаниями, и k = 1,1, если они приняты по таблицам приложения Б;

ширина подошвы фундамента, м;

осредненное (см. 5.6.10) расчетное значение удельного веса грунтов,
залегающих ниже подошвы фундамента, кН/м3;

осредненное (см. 5.6.10) расчетное значение удельного веса грунтов,
залегающих выше подошвы фундамента, кН/м3;

расчетное значение удельного сцепления грунта, залегающего
непосредственно под подошвой фундамента (см. 5.6.10), кПа;

угол внутреннего трения грунта основания;

коэффициенты, принимаемые по таблице 5.5;

коэффициенты, принимаемые по таблице 5.5;

коэффициенты, принимаемые по таблице 5.5;

Коэффициент, принимаемый равным единице при b < 10 м; kz= z0 ÷ b+ 0,2 при b ≥ 10 м (здесь z0 = 8 м)

глубина заложения фундаментов, м, бесподвальных сооружений от уровня планировки или приведенная глубина заложения наружных и внутренних фундаментов от пола подвала, определяемая по формуле (5.8);

глубина подвала, расстояние от уровня планировки до пола подвала, м;

Более подробную информацию можно посмотреть: Расчет сопротивления грунта основания

Данные для расчета взяты из приложения В СП 22.13330.2011 (СНиП 2.02.01-83*).

Формула при d ≤ 2:

, где

расчетное сопротивление грунта основания (при d=2м и b=1м), кПа;

коэффициент, принимаемый для оснований, сложенных крупнообломочными и
песчаными грунтами, кроме пылеватых песков, — k1 = 0,125, пылеватыми песками, супесями, суглинками и глинами — k1 = 0,05;

ширина проектируемого фундамента, м;

глубина заложения проектируемого фундамента, м;

ширина фундамента равная 1м (Ro);

глубина заложения фундамента равная 2м (Ro).

Формула при d>2:

, где

расчетное сопротивление грунта основания (при d=2м и b=1м), кПа;

коэффициент, принимаемый для оснований, сложенных крупнообломочными и
песчаными грунтами, кроме пылеватых песков, — k1 = 0,125, пылеватыми песками, супесями, суглинками и глинами — k1 = 0,05;

коэффициент, принимаемый для оснований, сложенных крупнообломочными и
песчаными грунтами, — k2 = 0,25, супесями и суглинками — k2 = 0,2 и глинами — k2 = 0,15;

ширина проектируемого фундамента, м;

глубина заложения проектируемого фундамента, м;

ширина фундамента равная 1м (Ro);

глубина заложения фундамента равная 2м (Ro);

расчетное значение удельного веса грунта, расположенного выше подошвы фундамента, кН/м3.
