Как сделать водяное отопление от печи на дровах

Особенности системы

Обычная печь из кирпича состоит из таких компонентов, как камера для топки, зольник, колосники и дымоотводы. Эти компоненты простой русской печи наверняка знакомы любому жителю деревни. В визуальном плане современные типы печей практически ничем не отличаются от традиционных деревенских конструкций.

Основные характеристики печей с водяным отоплением

Традиционным печам свойственны такие характеристики, как:

• Простая деревенская печка за один час может выделить более 6500 Ккал тепла. Такого количества тепла вполне хватает, чтобы обогреть дом с небольшой площадью. Такая отопительная система будет идеальным решением для небольшого дачного домика. Печь с водяным отоплением, в которой главным компонентом является водяной котел, будет эффективней примерно в 2,5 раза. Посредством такой отопительной системы можно обогреть уже дом с куда большей площадью. Для того чтобы обогреть дом, потребуется такое же количества топлива, а значит, такая система будет более экономичной.
• Эффективной будет еще такая отопительная система, которая сочетает в себе печь и котел. Если работают одновременно обе системы, то их производительность увеличивается многократно. Тандем двух таких отопительных систем за один час работы может выделять более 21000 Ккал тепла. Такого количества тепла хватит на обогрев дома с площадью до 300 кв. метров.

Печь подключенная к водяному отоплению

• Чаще всего для такой отопительной системы используется такое топливо, как уголь или дрова. Цена на такое топливо не является высокой, а его транспортировка не должна вызывать особых трудностей. Дрова можно комбинировать одновременно с углем.
• Нет необходимости постоянно топить печи с водяным отоплением. Топливо можно закладывать в печь несколько раз в день. В помещении можно создать комфортные условия независимо от того, какая на улице погода или температура.
• Если сравнить коэффициент полезного действия традиционного печного отопления с комбинированной системой, то этот показатель повысится с 50% до 85%. Для отопления на дровах такой показатель можно назвать идеальным.
• Материалы, которые необходимы для организации такой отопительной системы, вполне доступны, и не входят в дорогую ценовую категорию.

Недостатки печей с водяным отоплением

Есть у печного отопления и свои недостатки, и было бы несправедливо их не перечислить.

Печь кирпичная с водяным отоплением может быть установлена не только в сельском или дачном доме, но и в элитных коттеджах. Обычно хозяева элитных домов стремятся к тому, чтобы такая печь для водяного отопления, помимо своих обычных функций, выполняла и декоративную роль. Во время эксплуатации такой комбинированной системы необходимо соблюдать некоторые правила безопасности и ухода за системой:

Печь для водяного отопления дома должна все время быть под контролем человека

Это касается не только вопроса загрузки топлива, но также и очистки зольной камеры

Внимание к себе требуют также дымовые каналы. Перед тем, как развести огонь в рычаге, необходимо удостовериться в том, что задвижки дымового канала находятся в открытом положении

Подобные системы можно использовать только в холодное время года

В теплый период года использовать такую печь отопления с водяным контуром для приготовления пищи будет нецелесообразным. Если необходимо приготовить пищу, то лучше для этих целей использовать другой альтернативный источник тепла.

Если вы хотите выполнить печи для водяного отопления дома на заказ, то лучше обратиться за помощью к профессионалам. Если же вашу печь изготовит неквалифицированный специалист, то не будет никаких гарантий, что печь будет функционировать нормально или будет полностью безопасной. Перегрев печи может вызвать некоторые проблемы, которые впоследствии приведут к полной поломке печи.

Обычная печь, как правило предназначена для обогрева небольшого помещения

Так как пламя имеет высокие температурные показатели, оно со временем нарушит целостность стенок котла. Это значит, что наступит время, когда теплообменник нужно будет поменять. Сделать это не так просто, так как нужно снять хорошую часть кладки.

Как выбрать печь

Если вы собираетесь купить печь для дома, работающую на дровах, то вам обязательно пригодится дальнейшая информация. Мы расскажем вам, как выбрать наиболее подходящий вариант и на что ориентироваться при его покупке.

По мощности

Таблица подсчета мощности печи в зависимости от площади отапливаемого помещения.

Главный параметр отопительной печи для дома – это ее мощность. Чем мощнее выбранная модель, тем больше площадь обогрева. Здесь ориентируемся на стандартную формулу – на каждые 10 кв. м. площади необходим 1 кВт тепловой энергии. Также не забываем о запасе в 10-20% на случай очень холодной зимы. Некоторые производители утверждают, что можно обойтись и меньшей мощностью, но это возможно лишь в следующих случаях:

• Вы проживаете в жарком южном регионе;
• Текущая температура держится на уровне межсезонных показателей;
• Вы обеспечили своему жилищу мощное утепление – это толстые стены, небольшие окошки с трехслойными стеклопакетами и утепленный чердак.

Поэтому мы рекомендуем выбирать по стандартной формуле.

В самых холодных северных и дальневосточных регионах на 10 кв. м. необходимо 1,2-1,5 кВт тепла – учитывайте эту особенность в расчетах.

По размеру

Две отопительные печи одной и той же мощности могут иметь разные размеры – здесь все зависит от размеров вашего жилища. Если у вас большой дом, вы можете установить в нем солидный камин с хорошим мощным основанием. Если свободного места особе нет, остановите свой выбор на малогабаритных моделях. На даче, проживая в небольшом однокомнатном домике, можно и вовсе обойтись миниатюрной буржуйкой.

По материалу изготовления

Стальные печи легче и дешевле своих чугунных аналогов.

Мы уже говорили, что отопительные печи для дома могут быть собраны из прочной стали или из чугуна. Образцы из чугуна более тяжелые, им нужно хорошее основание. Зато они могут долго сохранять накопленное тепло. К тому же они выдерживают самые жесткие тепловые нагрузки, что обеспечивает им продолжительный срок службы. Кстати, самые красивые и продвинутые печи, в том числе и каминного типа, изготавливаются из чугуна.

Что касается стальных отопительных печей, то они характеризуются легкостью и дешевизной. Они подойдут для непритязательных пользователей, а также для тех, кто испытывает стеснение в деньгах.

Прочие критерии выбора

Выбирая отопительную печь для своего дома, обращайте внимание и на прочие факторы:

• Наличие варочной поверхности – наиболее актуально в небольших домиках без отдельной кухни, а также на дачах;
• Наличие водяного контура – актуально для больших домов;
• Наличие дизайнерской отделки – для ценителей красивых вещей;
• Тип установки – печки могут быть пристенными или отдельно стоящими;
• Возможность обогрева сразу двух комнат – они устанавливаются в простенок между помещениями;
• Наличие оребрения – улучшает теплоотдачу.

И помните, что каждая лишняя опция – это фактор, влияющий на цену.

Какой материал по теплоотдаче лучше, какую печь выбрать для деревенских жителей. Фото

Чтобы правильно подобрать оборудование для отопления дачного дома, нужно учесть ряд важных факторов.

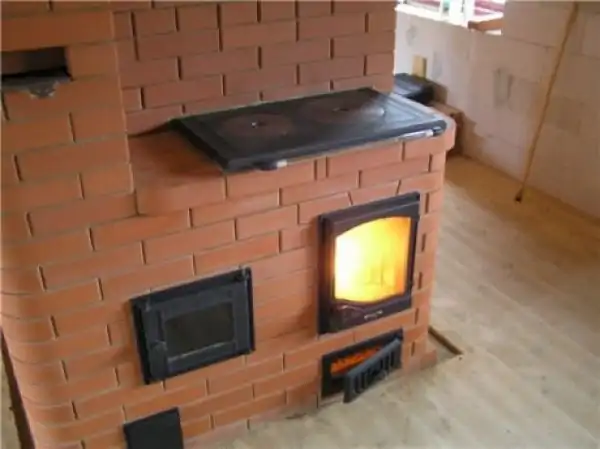

Фото 3. Классическая кирпичная печка на дровах. С помощью неё можно не только отапливать помещение, но и готовить пищу.

Необходимо рассчитать площадь отапливаемого помещения. Обычная дровяная печь из кирпича может занять много места, при этом она качественно обогреет только небольшое по площади помещение.

Материал для изготовления имеет важное значение. Классический кирпич отличается надежностью, долго держит тепло и придаст дому атмосферу уюта, а металлическое устройство быстрее прогреет помещение и займет меньше места

В случае выбора чугуна стенки топочной камеры будут защищены от окисления продуктами горения, а само устройство значительно дольше сохранит тепло. Отопительное устройство из нержавеющей стали быстрее прогревается и скорее остывает, но этот материл легче и прочнее хрупкого чугуна, способного растрескаться при быстром остывании, и в отличие от него подлежит ремонту.

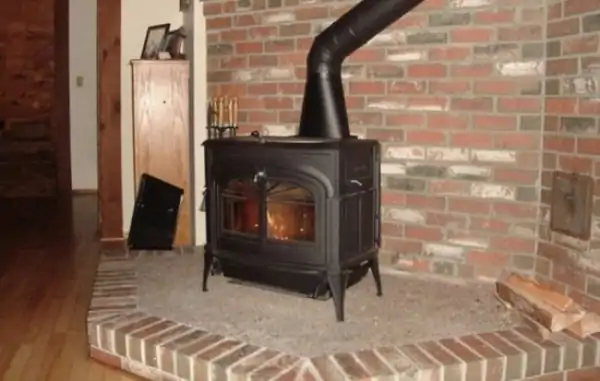

Фото 4. Чугунная дровяная печка. Оснащена термостеклом, которое позволит наслаждаться пламенем.

Чаще всего для изготовления используют сочетание стали и чугуна. Чугунные дверцы и стены топочной камеры защищены от деформации из-за высоких температур, а корпус из нержавеющей стали помогает избежать резких перепадов температур.

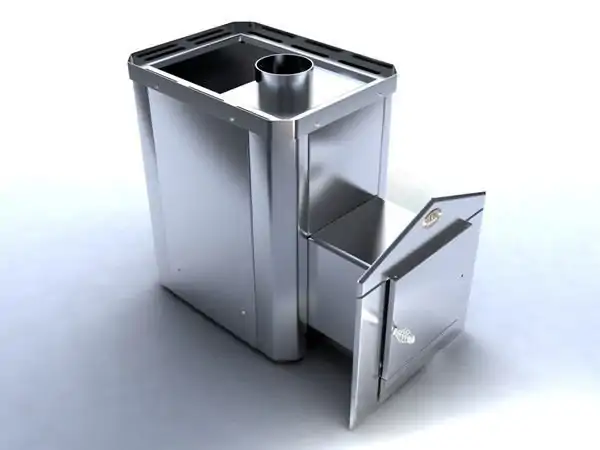

Фото 5. Дровяная печка из нержавеющей стали. Такое устройство быстрее всего нагревается и остывает.

Если в приоритете качественный обогрев дома, следует остановиться на компактном металлическом отопительном приборе, подключенном к водяному контуру. Его можно установить в отдельном помещении, где он не помешает домашним.

Если же устройство будет использоваться и для приготовления пищи, и как предмет интерьера лучше выбрать модели из кирпича, оснащенные духовым шкафом и варочной панелью из чугуна. На топочные камеры таких моделей устанавливаются дверцы из термостойкого стекла, что позволяет использовать их в качестве камина.

При подборе отопительного оборудования в большой дом следует обратить внимание на электро-дровяные печи с дополнительным подключением к водяному контуру. Для небольшого дачного домика, куда хозяева приезжают на короткий срок, вполне подойдет компактная дровяная печка из металла, которая успешно справится с задачей быстрого обогрева небольшого помещения

Для деревенских жителей, которым требуется более качественный и регулярный прогрев помещений, дополнительные функции для готовки, независимость от перебоев в электроснабжении, лучшим вариантом будет кирпичная дровяная печь длительного горения, долго сохраняющая тепло за счет корпуса и способная работать полностью автономно.

Печи с варочной поверхностью

Выгодны тем, что позволяют:

• вскипятить воду;
• отопить дом;
• приготовить или подогреть пищу.

Есть печи для дома, в которые инженеры встраивают объемные духовые шкафы. Готовить блюда и выпечку можно без дополнительных затрат. Современная печь имеет не только конфорки, но и духовку. Варочные печи могут иметь «водяную рубашку». Система труб опоясывает конструкцию печи и позволяет одновременно прогревать помещение и нагревать воду. Использовать ее можно для мытья посуды, приготовления пищи или для принятия водных процедур. Часто отопительно-варочные печи имеют бесколосниковую конструкцию. Это позволяет печам эффективно прогревать помещение. Теплопотери существенно сокращаются. Если изначально печи с небольшой варочной поверхностью и водяным контуром разрабатывали для использования в маленьких домиках, то сегодня большие модели вполне можно устанавливать и для больших строений. Широкая сфера использования печей определяется особенностями конструкции и эксплуатационного режима:

• для закладки и последующей растопки печей используется компактная и удобная дверца;
• в течение первого часа в печи активно горит топливо, причем за указанное время вполне можно будет подогреть или вскипятить воду, подогреть пищу или приготовить ее;
• после набора определенной температуры печь перейдет в режим тления твердого топлива;
• пользоваться печью для приготовления еды можно и в период постепенного сжигания угля, дров, пеллетов или эко-топлива;
• за все 10-12 часов работы корпус печи будет выполнять функцию прогретой батареи, постепенно отдавая тепло в уже прогретое помещение;
• температура варочной поверхности печи достигает 70-100 градусов!

Основные приемы кладки

Приняв решение сложить своими руками печь из кирпича, первым делом нужно выбрать конструкцию, отвечающую запросам, найти схему-порядовку и описание кладки, после чего можно приступать к покупке материала и покупных элементов. Кладка кирпичной печки требует знания основных приемов работы.

• Под кирпичную печь необходим фундамент, размеры которого превышают габариты пода печи на 100-150 мм с каждой стороны. Он может быть выполнен из армированного бетона, а также сложен из бетонных блоков или бутового камня. Основное требование, которое необходимо соблюдать — фундамент под печь не должен иметь жесткой связи с фундаментом дома, иначе при сезонных сдвигах грунта возможно повреждение печи или трубы.
• Для кладки печи своими руками используют два типа кирпича: красный полнотелый из керамики и огнеупорный шамотный, желтого оттенка. Из шамотного кирпича кладут наиболее нагреваемые поверхности — топку, дымовые каналы, при этом используют огнеупорный кладочный раствор на основе шамотной глины. Цена этих материалов выше, чем у обычного кирпича, поэтому используют шамот только там, где это необходимо. Из керамического кирпича кладут все остальные элементы печи и дымоход, при этом необходим раствор на основе печной красной глины или покупной состав, включающий жаропрочный цемент.

Между шамотной и керамической кладкой обязательно выдерживать зазор около 5 мм, чтобы компенсировать различную температурную деформацию этих материалов.

• Покупные элементы — колосники, дверцы, вьюшки и варочные плиты — ставят в соответствии со схемой. Дверки закрепляют с помощью отожженной стальной проволоки длиной не менее 30-40 см. Ее одним концом вставляют в предназначенные для этого отверстия в раме дверки, а другой конец закрепляют между кирпичами на кладочный раствор. Плиту и колосниковую решетку кладут на предыдущий ряд кладки в выбранные в кирпиче пазы. Для компенсации разного температурного расширения кирпича и чугуна используют асбестовую ткань или шнур.
• Дымоход кирпичной печи обычно выполняют также из кирпича, но можно использовать и керамический блочный дымоход промышленного производства. Он отличается долгим сроком службы, повышенной стойкостью к содержащему угольную кислоту конденсату, создает устойчивую тягу, не засоряется.
• Для придания печке эстетического внешнего вида ее можно облицевать отделочным камнем, клинкером, плиткой. Отделка придает печи не только красивый внешний вид, но и защищает ее от вредных воздействий воды и пыли, и, хотя цена такой печи получается несколько выше, срок службы ее значительно увеличивается.

Видео: кладка печи своими руками

Выбор правильной конструкции печи и качественная кладка — залог ее долгой и безопасной эксплуатации. Кирпичная печь на дровах, сложенная своими руками, украсит любой дом, к тому же, этот способ отопления надежен и позволяет создать уют и благоприятный температурный режим.

Водяное отопление дома от печи на дровах

Водяное отопление от печи на дровах считается достаточно простым и надежным способом обогрева частного дома или другого обитаемого сооружения. Такие конструкции уже давно используются на загородных участках, где нет централизованной системы, а дровяная печь является необходимым атрибутом хозяйства. Находит применение и водяное отопление в гараже своими руками на такой основе

Вообще известно несколько разных систем, и важно правильно выбрать наиболее подходящую. Монтаж водяного отопления, конечно, потребует определенных финансовых и трудовых затрат, но зато, получив автономное отопительное хозяйство, человек почувствуют всю прелесть теплого дома (см

рис. Схема отопительной системы от печи на дровах).

Схема отопительной системы от печи на дровах

Разновидности печей

Колосник – это решетка, которая позволяет потоку воздуха проникать к месту горения снизу, а золе выпадать сквозь отверстия

Дровяные отопительные устройства представлены большим числом моделей. В рейтинге современных печей, каминов есть варианты, материалом для которых служит кирпич, сталь, чугун.

Все виды печек имеют стандартные составные части:

• топка;
• колосники;
• поддувало;
• дымоход.

В домах для отопления на дровах используют чугунные котлы, пиролизные агрегаты, камины, печи Кузнецова длительного горения, буржуйки. В конструкцию встраивают варочные панели, водяные контуры, водогрейные емкости, духовки.

Печь-буржуйка

Буржуйка — металлическая печь для обогрева помещений

Представляет собой разновидность безынерционной печи — начинает нагревать комнату сразу после растопки, но также быстро остывает после перегорания. Актуальна для помещений временного пребывания, например, мастерских, гаражей, бытовок.

Особенности буржуек:

• корпус, дымоход печи выполнены из железа;
• отличаются повышенной пожарной опасностью;
• можно легко изготовить самостоятельно.

В магазинах есть выбор современных моделей с красивым внешним видом. Печную поверхность покрывают стойкими цветными эмалями, ставят стеклянные дверки из термостойкого стекла.

Чугунные агрегаты

Чугунная печь обладает высокой теплоотдачей

Применяются в жилых домах с начала ХIX века, агрегаты за этот период претерпели множество видоизменений, усовершенствований.

Чугунные печки характеризуются показателями:

• высокой теплоотдачей;
• долговечностью работы до 35 лет при правильном обслуживании;
• долгим сохранением тепла;
• устойчивостью против коррозии, прочностью.

Пиролизные агрегаты

Устройство пиролизной печи

В основе используют принцип термического разложения дров (сгорания) с выделением газов, которые вырабатываются при недостатке кислорода. После подачи воздуха газы быстро сгорают и выделяют дополнительное тепло.

Преимущество пиролизных агрегатов:

• двухкамерное перегорание веществ позволяет полностью извлечь выгоду из дров;
• снижается объем используемого топлива.

Обеспечивается равномерное нагревание помещения, поддерживается постоянная температура.

Каминные типы очагов

Печь из кирпича

Камин с открытой топкой пользуется популярностью благодаря простоте использования, скорости нагревания и созданию особой уютной атмосферы. Дымоход отправляет продукты горения за пределы помещения, обеспечивает необходимую тягу.

Разработаны модели:

• встроенные в стену;
• пристроенные виды.

Печи для водяного контура

Металлическая печь с водяным контуром

В агрегат на дровах встраивают металлический теплообменник, который подает жидкий теплоноситель в систему труб и радиаторов для обогревания других помещений в доме.

Для такого распределения используют конструкции различного типа:

• кирпичные простые и длительного горения;
• металлические и чугунные автоматы;
• пиролизные котлы.

Циркуляция энергоносителя осуществляется естественным или принудительным способом с помощью электричества. Несмотря на сложность монтажа, такие печи работают и обслуживаются просто.

Печи с варочной панелью

Варочно-отопительная печь для дома

Печи для обогрева дачи на дровах с плитой решают вопрос отопления одновременно с приготовлением пищи. Часто к варочной поверхности добавляют встроенную духовку, расположенную над топкой через специальные прокладки из кирпича.

Модели снабжают приспособлениями для удобства:

• отделом для сушки продуктов;
• камерой для поддерживания температуры пищи;
• отделом для подогрева тарелок перед подачей.

Современные конструкции выпускают в комплексном исполнении. Например, одна духовка работает на дровах, вторая — на электричестве, а для готовки сверху предусмотрены газовые конфорки.

Печь длительного горения

Печь Кузнецова

Особенность колпаковой печи Кузнецова в том, что дым циркулирует не только по каналам внутри конструкции. Он поступает в специальные отсеки, где задерживается, и дополнительно нагревает кирпичную конструкцию. После охлаждения газы направляются в дымоход и отводятся на улицу.

Тяга получается за счет внутренней пустоты под колпаком, поэтому на строительство используют меньше кирпича. Есть возможность объединения с контуром ГВС и водяного отопления. Минус печи в сложной кладке, которую может выполнить специалист.

Самостоятельная установка

Современные облегченные модели стандартизированы, поэтому не требуют больших усилий при монтаже. Понадобится стандартный набор инструментов, минимальные навыки, немного свободного времени.

Монтаж камина

Перед установкой необходимо обустроить негорючее основание из стального листа или керамики.

Далее по инструкции производителя:

1. Установите камин по уровню строго вертикально.
2. Подключите теплообменник к трубам системы отопления.
3. Смонтируйте дымоход, присоедините к топке.
4. Заполните водой.
5. Заложите половинную норму топлива, разожгите.

Подключение к радиаторам

Аквакамин стыкуется как с открытой, так и с закрытой системой отопления. Для магистрали выбирают трубу минимум 1,5 дюйма. Ее монтируют с постоянным уклоном минимум 5 градусов. Радиаторы подключаются отводами 1/2—3/4 дюйма.

Монтаж дымохода и подключение к камину

Соединение может быть в верхней или тыльной части топки.

Необходимо соблюдать следующие правила:

1. Диаметр дымохода должен быть равен или больше выходного отверстия в камине.
2. На дымоходе должен быть установлен шибер.
3. Горизонтальные участки не могут быть больше 1 метра.
4. Высота дымовой трубы должна соответствовать паспортной.
5. Пересечения с перекрытиями, стенами изолируют негорючими материалами.
6. На дымовой трубе должна быть ревизия для удаления сажи, а внизу — приемная чаша для конденсата.

Правила эксплуатации

Кладка печи должна производиться мастером с соблюдением всех норм и требований. Один раз в год делать побелку дымовых и коренных труб, чтобы своевременно обнаружить появление трещин в конструкции. Пол возле печи и деревянные конструкции, расположенные рядом с дымоходом, оббиваются жестью. Использовать для растопки просушенные дрова, отказаться от использования легковоспламеняющихся веществ. Не складывать вблизи горящей печи дрова, торф, брикеты, бумагу и горючие жидкости.

Заниматься растопкой печи, поддерживать процесс горения должны только взрослые. Мебель располагать на расстоянии 50 см от печи.

Печь из кирпича снабжается выходной задвижкой, необходимой для сохранения тепла в доме и регулировки выхода угарных газов. Сделав в задвижке всего несколько сквозных отверстий, можно избежать риска отравиться газом при несвоевременном закрытии задвижки.

Выбор раствора и подготовка компонентов

Для кладки печи используют глиняный раствор

Для кладки кирпичной печки на дровах для дачи и дома берут глиняный раствор, который содержит жирный каолин, дождевую воду, речной песок.

Компоненты выбирают с учетом качеств:

• Глина. Выбирают жирные сорта, предварительно материал замачивают на трое суток. После этого размешивают до получения массы сметанообразной консистенции, процеживают.
• Песок. Используют простой или шамотный песок, второй вид применяют для кладки внутренних разогретых поверхностей. Песок просеивают, чтобы удалить камни и крупный мусор.

Воду берут без жирной пленки на поверхности, примесей. Цемент добавляют в раствор, если делают дымовой канал, начиная с области чердака, или кладку фундамента.

Как установить готовое устройство

Печь с камином успешно располагают в различных частях комнаты. Особенно популярно угловое расположение (или у одной из стен), но при отсутствии подключения к воздухопроводу или водяному контуру более эффективно будет поставить печь-камин ближе к центру помещения. Большое значение имеет расположение дымохода: лучше организовать его так, чтобы труба выходила у конька или у края кровли.

Порядок установки готового камина:

1. Подготовка места. На выбранном участке помещения выкладывается площадка из негорючего материала (площадью на 20—30 см больше, чем площадь печи). Для этой задачи подойдет кафельная плитка, керамогранит, стекломагнезит, стальной лист. Стены в месте, где будет стоять печь, лучше обшить жаропрочным материалом или выложить плиткой.
2. Прокладка дымохода. Наружная часть трубы должна быть утеплена, лучше всего выложить кирпичный кожух. Саму трубу камина необходимо надежно защитить термостойким материалом от соприкосновения с деревянными частями перекрытий и стен.
3. Подключение. На подготовленную площадку устанавливается печь и выполняется подключение дымохода. При необходимости печь можно оборудовать варочной плитой, подключить водяной контур.

Для установки в загородном доме чаще всего выбирают модель обычного дровяного камина, или длительного горения.

Схема обычной дровяной печи с камином

Из-за низкого КПД камины с открытой топкой, работающие на дровах, обычно устанавливаются в декоративных целях; большая часть тепла во время горения уходит через дымоход, а помещение обогревается за счет жара открытого огня и стразу остывает, когда пламя прогорает.

Топливник такого устройства должен быть достаточно широким и неглубоким, в его верхней части устанавливается защитный улавливатель искр.

Если устанавливается печь с закрытой топкой, эффективность обогрева увеличивается в несколько раз. В таком случае дверцу печи делают из огнеупорного прозрачного стекла, что позволяет любоваться пламенем.

Над топливником такого устройства часто устраивают короб для задержки горячего воздуха — потоки выходят через боковые решетки и циркулируют внутри короба, нагревая его стены и создавая дополнительный отопительный элемент. Такой короб обязательно должен находиться на безопасном расстоянии от потолка (не менее чем в 30 см).

Печь длительного горения на дровах: лучшая в рейтинге для использования на даче

Такие устройства обязательно имеют закрытый тип топливника и регуляцию поступления воздуха, а сама топочная камера состоит из двух отделений. В первом, оснащенном дверцей-окном происходит прогорание и тление топлива, во втором дожигаются выделившиеся при горении газы, смешиваемые с кислородом.

Продолжительность такого процесса горения значительно дольше обычной (до 8-12ч), а температура в топочной камере может достигать 1000 градусов. Это позволяет не только обогревать помещение с помощью воздушных потоков, но и эффективно использовать систему водяного контура.

В печах длительного горения забор воздуха осуществляется из верхней части топливника, поэтому дрова не загораются во всем объеме, а медленно тлеют, начиная с верхнего слоя. Для отопления при помощи таких устройств подойдут как обыкновенные дрова, так и различные обрезки, опилки, щепа, торфяные брикеты. Благодаря своей мощности, экономичности и автономности камин длительного горения является идеальным выбором для отопления загородного дома.

Фото 2. Чертёж печи с камином длительного горения с закрытой топкой. Вид спереди и сбоку.
