Зануление и заземление: в чем разница и что лучше

Разновидности систем TN

Существует несколько видов таких систем:

TN-C. К нулевому проводнику, соединенному с нейтралью, подключаются все металлические детали и корпуса электроприборов. Носит название совмещённого. Общепринятое обозначение – PEN. Старая схема, была широко распространена в Советском Союзе. Небезопасна. Для рядовых потребителей в настоящее время не используется, т.к. заземление корпусов бытовых электрических приборов сложно выполнимо. Имеет серьёзный недостаток: при обрыве PEN-проводника на занулённых электроприборах появляется небезопасный потенциал;

Важно! Зануление – это электрическое соединение незаземленных корпусов, в нормальном состоянии не под напряжением, и нулевым проводом трансформатора

Разновидности схем TN

• TN-S. Безопасность при возникновении аварийного режима существенно увеличивается. Здесь функции рабочего и защитного проводника разделяются по всей длине, вплоть до распределительного устройства потребителя. Однако требуется использование пятипроводного кабеля, что несколько удорожает стоимость прокладки кабельной линии;
• TN-C-S. Самая часто встречающаяся в современной электротехнике система заземления. PEN-проводник подвергается разделению на N и РЕ непосредственно в ГРЩ потребителя. При повреждении PEN-проводника до точки раздела на металлоконструкциях так же, как и в случае с системой TN-C, может появиться напряжение. Чтобы этого не произошло, делаются повторные заземления PEN-проводника по всей длине кабельной линии;
• ТТ. Предусматривает создание у потребителя индивидуального заземляющего устройства. Встречается редко.

Данный режим работы заземленной нейтрали защищает от поражения электрическим током. При аварии потенциал выравнивается, поэтому прикосновение к металлическим конструкциям перестает быть опасным.

В подавляющем большинстве электросетей (до 1 кВ) применяется глухозаземленная нейтраль, поскольку такое исполнение наиболее оптимально для действующих требований электробезопасности. Учитывая распространенность этой схемы заземления нейтрали, имеет смысл подробно ознакомиться с ее устройством, принципом работы и техническими особенностями, а также основными требованиями ПУЭ к электроустановкам до 1 кВ.

Функции искусственного заземляющего элемента

Согласно пункту ПУЭ 1.7.28, заземление должно быть организованно для всех видов промышленных и бытовых электроустановок. Необходимость установки аргументирована практической значимостью функций системы. Каждой части заземляющего устройства отведена своя задача.

Проводящий элемент или совокупность соединенных между собой аналогичных элементов заземляющего устройства играют важную роль в надлежащей работе всей системы заземления объекта.

Существует две основных функции заземления, которые реализуются при помощи искусственного заземлителя:

1. Обеспечение электрической безопасности пользователям электроустановки. Основные задачи защитной функции — уменьшение показателей разности потенциалов, отвод блуждающего тока. Ток утечки образуется при взаимодействии заземляющего предмета с фазным кабелем.
2. Поддержка эффективной и бесперебойной работы как электрического оборудования, так и всей электроустановки.

Искусственный заземлитель имеет ряд требований, реализация которых позволит добиться надлежащего результата выполнения функций. Основа — надежный монтаж и оптимальное расположение в грунте заземляющего элемента.

Современное электролитическое заземление что это такое?

Все просто, приобретаете готовый комплект оборудования, и устанавливаете в нужном месте. Монтировать его легко, особенно в сравнении с самодельными изделиями.

Имеются у него и другие преимущества, не свойственные прочим видам заземления. Если использовать электролитический заземлитель с электродом, вокруг которого установлен специальный активатор (заменяющий естественный грунт), то:

• установка электрода производится на глубину до одного метра, тогда как в других случаях нужно закапываться глубже;
• электроды крайне медленно корродируют, а с течением времени грунт их не выталкивает наружу;
• выщелачивание или превращение солей в электролит происходит достаточно медленно, повышая период работы прибора;
• чем дольше электролитическое заземление находится в грунте, тем меньше становится его сопротивление;
• электрод, используемый в данной конструкции, прослужит не один десяток лет, не требуя ремонта или замены (разве что в редких случаях).

Подобное высокотехнологичное решение имеет заземляющий электрод, состоящий из металлической трубы (сталь или медь), диаметр которой находится в диапазоне от 50 до 70 миллиметров. Нержавеющая сталь, как и медь, не подвержены разрушающему воздействию коррозии, даже когда размеще. Поэтому конструкторы и инженеры выбрали именно эти металлы для создания электродов.

Впервые познакомившись с электролитическим заземлением, понять, что это такое и как работает несложно, если взглянуть на строение изделия. Соль здесь размещается внутри электрода в форме трубы. В ее стенках созданы специальные отверстия, и через них соли со временем вымываются. В грунте они смешиваются с водой, превращаясь в электролит. Так производится выщелачивание. В результате этой процедуры, образованный рядом с электродом электролит, уменьшает температуру замерзания почвы, а электропроводность грунта при этом только растет.

Когда электролитическое заземление устанавливается, грунт вокруг электрода убирается, а на его место ложится заполнитель-активатор. У него достаточно низкое удельное сопротивление, в отличие от естественного грунта. В результате уменьшается переходное сопротивление между заземлителем и породой, а площадь соприкосновения грунта и заземления повышается. Таким образом, увеличивается и электропроводность.

В сложных грунтах (скалистая местность, условия крайнего севера и т.п.) удельное сопротивление выше значения в 300 Ом-м. Кроме того, здесь практически невозможно заложить электроды или силовой кабель глубже одного метра. Если же ставить взамен него специальный штырь, потребуется десятки таких устройств, учитывая повышенное удельное сопротивление земли.

При использовании подобной конфигурации заземлителя, снижается количество электродов до необходимого минимума. Это возможно даже, когда длина заземлителя достигает примерно пяти метров. При меньшем количестве электродов, сохраняется достаточное сопротивление.

В итоге можно значительно сократить расходы на монтаж изделия, а также перевозку необходимого числа комплектов таких устройств для электрооборудования, требующего заземления.

Стабильная работоспособность в сложных условиях доказана на практике. Даже при существенном изменении условий климата, таких как перемена времен года или резкая смена погоды, электролитическое заземление продолжает работать без сбоев. А все благодаря продуманной конструкции. В структуре такой разновидности заземлителей имеются особенности, которые только улучшают качество заземления с течением времени.

На выгоде от приобретения сказывается и срок службы подобных устройств, без потери функциональных характеристик.

Монтаж и соединение заземлителей

Разновидности грунта, подходящие под строительство заземления:

• суглинок;
• глина;
• торф.

Приведенные различные виды почв, в которых рекомендуется проводить установку заземлителей. Разновидности грунта, не подходящие под строительство заземления:

• каменный грунт;
• скальный грунт.

Приведенные различные виды почв, в которых не рекомендуется проводить установку заземлителей. Таблица 1. Показания удельных сопротивлений различных типов грунта, необходимые при монтаже заземления.

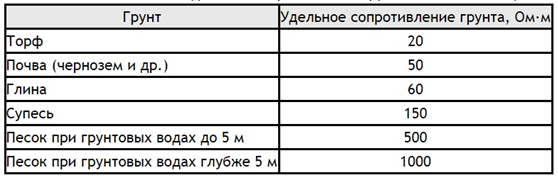

Каждый тип грунта, обладает при определенных условиях различными свойствами. Заземлительные электроды, зачастую выполняются из меди либо черного металла, покрытого цинком.

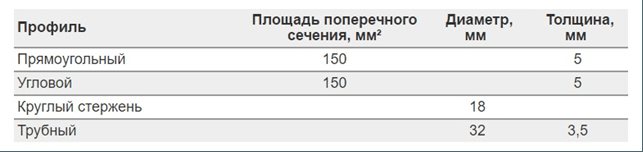

Таблица 2. Рекомендуемые сечения стальных (без покрытия) электродов для выполнения монтажа заземления.

Таблица 3. Рекомендуемые сечения медных электродов для выполнения монтажа заземления.

Таблица 4. Рекомендуемые сечения стальных оцинкованных электродов для выполнения монтажа заземления.

В виде электродов, для прокладки заземления можно применить:

• уголок из стали с номинальными размерами 50 х 50 х 5, имеющие сечение 480 – 500 мм2;
• полосу из стали с номинальными размерами 40 х 4, имеющие сечение 160 – 200 мм2.

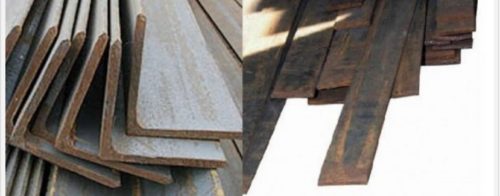

Изображения нескольких разновидностей электродов, которые рекомендуется применять при различных видах заземления. Отобранные вертикальные заземлительные материалы вкапываются в землю не полностью. Над поверхность должно остаться 20-25 см электрода. На следующем этапе электроды привариваются к стальным уголкам, установленным по периметру в виде треугольника.

Схема подключения стальных уголков, сваренных между собой по периметру в виде треугольника.

Заземление сварочных аппаратов

Кроме корпуса сварочного аппарата заземлению подлежит один из выводов вторичной обмотки оборудования (ко второму подключается держатель электродов). Заземляемый вывод вторичной обмотки обозначают графически и оснащают стационарным выведенным фиксатором (для надежной стыковки с заземлителем).

Уровень переходного сопротивления заземлительного контура не должен быть выше 10 Ом. Если нужно поднять электропроводимость контура, контактную площадь делают больше стандартной.

Как и в случае с другими электроустановками, последовательное объединение сварочного оборудования не разрешается. Каждый аппарат должен иметь выделенное соединение с магистралью заземления здания.

Качество заземления

Выше уже говорилось о том, что тип грунта и материал для системы влияют на качество заземляющего контура. Но кроме этого есть еще несколько позиций.

Площадь заземления

Сразу скажем так, чем больше площадь заземления, тем его качество выше. Поэтому, когда стоит вопрос, что использовать: стержень заземления или пластину, то выбирается второй вариант. Почему? Все дело в ее большей площади. Площадь соприкосновения у пластины для заземления в разы больше, чем у штыря. При этом данную площадь можно, в принципе, увеличивать до бесконечности. А это большой плюс. Для этого обычно используют пластины «PTCE» из сплава никеля и меди.

Поэтому чаще всего, когда планируется заземление высоковольтных линий, к примеру, опор ВЛ 10 кВ, используется именно пластинчатый вариант (PTCE). Хотя показатель площади можно увеличить и по-другому. Можно просто использовать стержень заземления, только не один, а несколько, обвязав их вокруг опор ВЛ 10 кВ контуром из хорошего проводника. Вот почему в частном домостроение используется контур из трех или четырех штырей. Для ВЛ 10 кВ количество может быть увеличено до бесконечности. Для производственных мощностей не обязательно применять квадрат или треугольник, здесь может быть использована линейная структура. Главное – побольше стержней установить на линии.

Чем больше больше площадь заземления, тем выше его качество

Есть еще один вариант увеличения площади контакта с грунтом. Это увеличить размеры штырей. То есть, сделать их длиннее и толще. Кстати, такой вариант используется, если верхние слои грунта имеют высокое сопротивление, а нижние, наоборот, низкое. Такое глубинное заземление прекрасно работает даже в том случае, если устанавливается один металлический штырь. Правда, для 10 кВ линий придется количество заземляющих проводников увеличить, один ничего здесь не решит. Но лучше установить PTCE.

Расчет заземления

Не будем останавливаться на этом разделе долго. Все дело в том, что рассчитать заземление непросто. Существует достаточно большая и сложная формула, по которой и производится расчет. Но, как показала практика, ее конечный результат – всего лишь неточная цифра. Почему? Потому что все зависит от типа грунта. Наша земля во многих участках – слоеный пирог из разных наполнителей. Поэтому точно определить, где и какой слой находится, можно только по специальной карте геологической разведки.

Вот почему выбирая глубинное заземление, необходимо ориентироваться на максимальный показатель, подставляя в формулу разные величины сопротивления грунта.

Основные функциональные узлы системы заземления

Полноценная система заземления состоит из:

1. Контура заземления.
2. Полосового металла.
3. Медных заземляющих проводников.

Рассмотрим более детально каждый из элементов и его функциональное предназначение.

Контур заземления

Контур заземления — это группа соединенных между собой проводников или электродов (в большинстве случаев нержавеющая или обычная сталь) которые располагаются вертикально в земле и располагаются вблизи защищаемого объекта.

В зависимости от характеристик защищаемого объекта, для устройства контура заземления применяют уголки 50х50х5 мм (заземление для газового котла в частном доме), либо круглую сталь (ᴓ16–18) которые вбивают в землю на глубину 3 м. После чего данные электроды сваривают между собой с помощью полосы (4х40 мм) и выводят вышеуказанную полосу к месту подключения общей системы заземления дома.

Схема контура заземления для частного дома или дачи

На сегодняшний день существует 2 основных типа контура заземления:

1. Замкнутый в виде равностороннего треугольника.
2. Линейный.

Поскольку линейный контур заземления имеет существенный недостаток — при сильной коррозии соединителя между электродами часть контура будет попросту не способна отводить потенциал от электрооборудования и тем самым основное функциональное предназначение контура не будет выполнятся. По этой причине монтаж данного контура не будет рассмотрен в данной статье.

Конструктивно контур заземления своими руками выполняется в виде равностороннего треугольника с длинной стороны 3 м. Оптимальное расстояние от контура заземления до фундамента составляет 1 м.

Как было сказано ранее, вершинами данного треугольника служит либо уголок 50х50х5, либо круглая арматура с сечением 16–18 мм (далее «электроды»). Электроды перед забиванием в землю с помощью кувалды либо какого-либо другого инструмента, предварительно необходимо заострить, поскольку в противном случае Вы не сможете забить его на глубину в 3 м.

После забивания на необходимую глубину электродов, по контуру полученного треугольника необходимо снять слой грунта в 30–50 см. Это необходимо для того, чтоб в дальнейшем упростить сваривание электродов между собой. Сваривание заземлителей между собой выполняется с помощью обычной полосы 40х4 мм.

После сваривание электродов, на фундамент здания в одном или нескольких местах выводится полоса 40х4 с приваренным болтом М12 или М14 с гайками и шайбами к которой затем производится подключение заземляющего проводника (в большинстве случаев желто-зеленого цвета) который является одной жилой вводного кабеля ВВГнг (ПВСнг) 3х6, ВВГнг (ПВСнг) 3х10.

Если же в доме предусмотрена 3-х фазная система запитки, то вводной кабель может быть (ПВСнг) 5х6, ВВГнг (ПВСнг) 5х10, в котором 3 жили — это фазы «А», «B», «С», нулевая жила синего цвета «N» и заземляющий проводник «G» желто-зеленого цвета.

Хитрости при монтаже контура заземления

При вводе объекта в эксплуатацию, очень часто возникают случаи, когда при проверке полученного контура заземления специализированной электротехнической лабораторией значение сопротивления выше 4 Ом. Это может быть вызвано высоким сопротивлением грунта или несоблюдением требований запроектированного заземления.

В таком случае можно развести в ведре воды 2–3 пачки соли и залить полученный раствор в места залегания электродов. Благодаря такой простой манипуляции можно уменьшить значение сопротивления контура заземления до 1–3 Ом.

После ознакомления с теорией рассмотрим практический ответ на вопрос: «как сделать заземление в частном доме своими руками»?

Почему в домах нельзя выполнять зануление?

Кстати этот случай наглядно показывает, почему в домах нельзя выполнять зануление, то есть присоединять корпуса приборов к нулевому проводу, как это иногда делают горе-электрики в домах где нет заземления. Действительно, пока все работает нормально, нет большой разницы к нулевому или заземляющему проводу присоединены корпуса защищаемых электроприборов. Но при отгорании нулевого провода на нем, а следовательно и на всех присоединенных к нулевому проводу приборах, появится напряжение 220 В. То же самое произойдет, если при ремонте распределительного щитка электрик перепутает нулевой провод с фазным. В этом случае корпуса приборов окажутся присоединенными не к нулевому, а к фазному проводу и на них тоже будет присутствовать напряжение 220 В.

Итак, токовая цепь это путь тока от подстанции к потребителю и обратно от потребителя к подстанции. Если в каком-то месте она нарушена, тока в цепи не будет. Сидящих на проводах птиц не бьет током только потому, что нет цепи для прохождения тока. Стоящего на резиновом коврике электрика не бьет током, потому что коврик мешает току вернуться на подстанцию по цепи: фазный провод -> электрик -> земля -> подстанция. Вот и причина того почему при одном и том же напряжении ток может лишь слегка щипнуть человека, а может и убить. Все зависит от того есть ли у него надежный путь для возвращения на трансформаторную подстанцию или нет. Если есть, то попавшему под напряжение человеку мало не покажется.

В интернете описан трагический случай, произошедший с мальчиком, захотевшим сделать уроки в вечернем саду. Он взял включенную в сеть настольную лампу с удлинителем и начал выносить ее из дома. Лампа была неисправна – находящийся под напряжением фазный провод касался корпуса лампы. Мальчик держал в руках находящийся под напряжением корпус лампы, но током его не било. Сухой деревянный пол мешал току вернуться к подстанции. Как только мальчик сошел с крыльца и наступил на землю, создалась замкнутая токовая цепь: трансформаторная подстанция -> фазный провод -> настольная лампа -> человек -> земля -> снова трансформаторная подстанция и мальчик был убит током. Трагедии могло не быть. Если бы лампа, удлинитель и проводка в доме были заземлены, то ток с корпуса лампы утекал бы через заземление, не причиняя вреда мальчику.

Если в доме нет возможности установить заземление, то хотя бы следует помнить что у тока не должно быть возможности возвратиться на подстанцию через землю. Только по специально предназначенному для этого нулевому проводу. Ни в коем случае нельзя одновременно касаться электроприборов и заземленных частей, таких как батареи, водопроводные трубы и т п, чтобы не дать току возможность пройти через вас в землю и вернуться к подстанции. Если в помещении сырой пол, то желательно чтобы на вас была обувь с непромокаемой подошвой, которая станет преградой между вами и проводящим полом, в случае если вы случайно попадете под напряжение.

Основные требования к электробезопасности

Главное требование, предъявляемое к бытовым электроприборам – безопасность. В большей мере это касается устройств, которые контактируют с водой, ведь даже незначительный  дефект в электропроводке оборудования может стать смертельным для пользователя. Чтобы обезопасить себя и окружающих необходимо содержать электросеть и оборудование в исправном состоянии и регулярно проводить их ревизию. Чтобы исключить вероятность возникновения пожара из-за неисправной проводки и поражение электротоком, необходимо устанавливать защитные устройства (УЗО).

В соответствии с основными правилами электробезопасности:

• Не рекомендовано устройство временных электропроводок.
• Соединение проводов должно выполняться методом сварки, опрессовки, зажимов или клеммных колодок. Регулярно проверяйте качество и прочность соединений проводки.
• В помещениях с высокой влажностью используйте только сертифицированные влагозащищенные устройства.
• Электророзетки и выключатели должны располагаться от труб отопления, газо- и водоснабжения на расстоянии не менее 500 мм.
• Регулярно проверяйте исправность проводки и электрооборудования.
• Нельзя использовать любые виды электрооборудования без защитного кожуха.
• Не используйте самодельные электроприборы и не проводите самостоятельно ремонт неисправного электрооборудования.

Это только краткий перечень требований по электробезопасности. Более подробно с правилами безопасности можно ознакомиться в различных нормативных актах и специальной литературе по электричеству, которые сейчас легко найти в интернете.

Почему человека бьёт током

Рассмотрим две типовых ситуации, когда вас бьет током:

1. Стиральная машинка исправно выполняла свою работы, а когда вы захотели её отключить – почувствовали, что её корпус «щипает» вас. Или еще хуже, когда вы к ней прикоснулись – вас серьезно «дёрнуло».
2. Вы решили принять ванну, включили воду, взявшись за кран, вы почувствовали такое же действие электричества – пощипывание или сильный удар.

И та и другая ситуация решается подключением заземления к корпусам приборов и всех металлических частей в ванной комнате и установкой УЗО или дифференциального автомата на вводе электроэнергии в дом или на группу потребителей.

Для каких целей применяется защитное заземление

Главная цель данного устройства – защитить человека от поражения электротоком. Такое возможно, когда человек становится частью замкнутой цепи, и по его телу будет проходить опасный для жизни ток. Кроме выполнения функции защиты человеческой жизни, заземление также предохраняет электрические приборы от перенапряжения. В результате этого заземлители делятся на две группы — защитное и рабочее.

Целевое назначение защитного устройства состоит в том, чтобы стать гарантией электробезопасности для населения. Вследствие чего электрооборудование и электросети становятся стойкими к влиянию токов и высоких напряжений. Вдобавок происходит предохранение людей, которые в результате работы обслуживают такое оборудование. Повышение напряжения может быть вследствие нарушения эксплуатации или повреждения приборов, а также из-за разряда молнии.

Также конструкция применяется для ликвидации помех и электромагнитных волн от приборов, находящихся рядом в рабочем состоянии.

Это указывается в инструкции для данного оборудования, даже дается схема соединения с заземлителем.В зависимости от назначения существуют вспомогательные виды заземления: измерительное, радио, инструментальное, контрольное.

Защитное заземление

Компоненты защиты

Защитное заземление включает электроды, установленные в землю и соединенные электросвязью с заземляющей шиной.

В системе имеются такие элементы:

1. Металлические стержни. Один или несколько металлических стержней направляют ток растекания в грунт. Обычно в качестве электродов используют отрезки длинномерного металла (трубы, уголок, круглые металлические изделия). В некоторых случаях используется листовая сталь.
2. Металлический проводник, объединяющий несколько заземлителей в единую систему. Обычно в этом качестве используют установленный по горизонтали проводник в виде уголка, прута или полосы. Металлическую связь приваривают к концам закопанных в землю электродов.
3. Проводник, соединяющий находящийся в грунте заземлитель с шиной, которая имеет связь с защищаемым оборудованием.

Два последних элемента называются одинаково — заземляющий проводник. Оба элемента выполняют идентичную функцию. Различие кроется в том, что металлосвязь находится в грунте, а проводник подключения заземления к шине располагается на поверхности. В связи с этим к проводникам предъявляются неодинаковые требования по устойчивости к коррозии.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Искусственное заземление

Главным элементом такой системы является специально сконструированный и изготовленный контур. Он состоит из помещенных в грунт нескольких металлических проводников. Как правило, для этой цели используют стержни, уголки, трубы или другие изделия из металла. Длина их должна быть не меньше 2,5 м. Главным предназначением такой конструкции является рассеивание тока внутри грунта, чтобы избежать поражения человека. Материал, из которого изготавливается заземляющий контур, должен соответствовать сопротивлению грунта, в который он устанавливается, а также учитывать характеристики климата (в первую очередь, влажность и уровень осадков). Покрывать контур антикоррозийными составами категорически запрещается, поскольку это может ухудшить его проводимость, а, значит, снизит эффективность устройства.

К заземлителю подсоединяется проводник, который обеспечивает передачу тока от электроустановки до заземляющего контура, создавая замкнутую электрическую цепь и защищая людей от травм. Единственным требованием к проводнику является устойчивость к внешнему воздействию и прочность. Как правило, его изготавливают из стали.

Проводник соединяется со щитком, который обеспечивает распределение тока по проводке в помещении. Современные стандарты предусматривают прокладку проводки в помещениях, где находятся люди, трехжильными проводами. Одна из жил является фазой (по ней подается электричество к электроустановке), вторая – ноль (находится без напряжения и соединяет фазу с заземляющим проводом), а третья – замыкает цепь, направляя ток в землю. При подключении прибора в розетку автоматически начинает действовать и заземляющий провод, обеспечивающий защиту.

Устройство защитного заземления

Если вдруг из-за износа изоляции ток вместо фазы начинает попадать на корпус прибора, защитный провод уводит его в землю, что исключает возможность травмы. В случае возникновения короткого замыкания из-за проблем с изоляцией сработает защитный автомат, который отключит подачу электрического тока. В любом случае ток будет проходить через защитный проводник и рассеиваться в грунте.

Итак, отвечая на вопрос, зачем нужно заземление, следует отметить, что его основной функцией является защита от травм при функционировании электроприборов и оборудования. Достигается это благодаря установке специального контура в земле и прокладке проводки из трехжильных проводов.

Через низкоомное сопротивление

Заземление нейтрали с помощью небольшого по номинальной величине резистора широко практикуется лишь в нескольких странах (в России и Белоруссии, в частности). При этом более логичным кажется использование в этих цепях высокоомного резистора (RB-режим), обеспечивающего низкий уровень перенапряжений в режиме ОЗЗ.

Другие типы заземления нейтрали предполагают использование комбинированных вариантов её подключения с использованием индуктивности (LB плюс RB-режимы).

Но при внимательном исследовании этих подходов выясняется, что высокоомные резисторы отличаются не только значительными габаритами, но и имеют приличную массу и стоимость. Рассмотренный выше вариант установки дугогасящих реакторов также имеет свои особенности и характерные для него недостатки.

Вследствие этого перед выбором режима с низкоомным резистором должны быть проведены всесторонние исследования и расчёты, учитывающие все указанные выше факторы.

Известны два способа реализации низкоомного заземления, один из которых предполагает установку в этих цепях резистивного элемента, обеспечивающего срабатывание защиты по току при ОЗЗ. При втором подходе используется заземлённые через индуктивность схемы, рассчитанные на защиту от двойных фазных замыканий.

Резистивный вариант учитывает дополнительные токовые составляющие в нейтрали, превышающие ёмкостные значения ОЗЗ приблизительно в 3 и более раз. В схемах с реактивным (индуктивным) заземлением уровень этих составляющих не должен превышать суммы значений токов срабатывания от двойных замыканий и ёмкостного КЗ при ОЗЗ.

Отметим также, что согласно ПУЭ рассматриваемые режимы работы принято делить на кратковременные и длительные. В последнем случае элементы заземления размещаются в цепочке соединения с нейтралью на постоянной основе. Использование этого способа подключения в соответствии с требованиями безопасности допускается лишь при достаточно качественном заземлении (RЗ ≤ 0,5 Ома), что нецелесообразно как по экономическим соображениям, так и по трудовым затратам.
