Как изготовить бур для столбов своими руками

Особенности

Бур предназначен для рытья вертикальных отверстий большой глубины небольшого диаметра. При этом усилия человека сводятся к минимуму. Начало скважины на поверхностном слое почвы называется устьем, стенки скважины по всей длине образуют ствол, окончание скважины именуется забоем.

Главными составляющими частями любого бура являются:

• нижняя несущая труба;
• наконечник;
• резец или резцовая часть;
• рукоять;
• буровые насадки;
• шнек (шнековая часть бура).

Винтовая часть бура разрушает слой почвы, в которой происходит бурение, и выводит грунт вверх. Форма наконечника является острой, но слегка закругленной для быстрого проникновения вглубь и усиления устойчивого положения инструмента. При необходимости рукоятка легко снимается, а на бур прикрепляется удлиняющая труба, которая позволяет вырыть скважину на большую глубину. Применение буров обширно: от изготовления колодцев и укрепления столбов для изгородей до посадки кустарников и деревьев.

Советы профессионалов

Выбор покупного инвентаря — очень важный момент для успешной проделки отверстий. От характеристик инструмента будет зависеть качество выполняемой работы, её быстрота и практичность.

Для это необходимо прислушаться к некоторым рекомендациям:

При покупке в первую очередь нужно обращать внимание на спираль. Она должна быть заточенной.
Пологая спираль подходит для бурения ям небольшого размера.
Ручные буры для скважин и столбов, заборов следует выбирать внимательно

Нужно обратить внимание на скорость работы. Она должна быть оптимальной.
Если нужно проделывать более серьёзные работы, то лучше купить шнековый бур.
Наличие ёмкости для сбора земли значительно облегчает работу.

Бурение отверстия — довольно сложный процесс. Для этого лучше использовать автоматизированные конструкции. Но если бюджет ограничен, то покупка ручного бура будет просто необходима. К тому же небольшой забор можно сделать и таким инвентарём.

Песочная скважина на даче своими руками

Принимаясь непосредственно за выполнение работ, нужно начать с составления планов и схем. В первую очередь подумайте о том, где будет располагаться скважина в вашем дворе. Учтите все постройки на участке, чтобы понять, насколько удобное местоположение вы выбрали. Не забывайте и о том, что вы планировали возвести на своей даче в будущем. Помните, что скважина строится однажды, и перенести её в другое место будет нелегко.

Порядок выполнения работ

Уладив все вопросы расположения, создав планы выполнения работ, необходимо приступать к их реализации:

1. Внимательно проведите разметку для выполнения будущих работ. Следите за тем, чтобы точность была максимальной.
2. Подготовьте шурф для вхождения инструмента бурения.
3. Инсталлируйте оборудование для бурения на требуемую позицию.
4. Начинайте бурение.
5. Соберите фильтровую колонку из трубы, отстойника, а также фильтра, и опустите её в шурф.
6. Присмотритесь и найдите пространство между грунтом и стенками обсадной трубы снаружи. Его необходимо засыпать щебнем или песком, на ваш выбор. Если выберите щебень, будьте предельно осторожны, чтобы не повредить обсадную трубу снаружи.
7. Промойте фильтр, закачав в трубу воду насосом. Так вы сможете загерметизировать её верхнюю часть.
8. Используя шнековый насос, а также желонку, откачайте воду из скважины.
9. Убедитесь в том, что вода из скважины стала чистой.
10. Аккуратно и медленно опустите погружной насос в скважину. Выполняется данная процедура с использованием троса страховочного типа.
11. Проведите подключения водопроводной трубы или шланга к насосу.
12. Для того чтобы подача воды могла быть регулируемой, инсталлируйте специальный вентиль на трубу.
13. Обсадная труба, которая выступает над поверхностью, не должна пропускать воду в нежелательных местах. С этой целью выполните гидроизоляцию.
14. Скважинное устье оборудуйте с помощью кессона, после чего тщательно закрепите его на оголовке с помощью сварочного аппарата.
15. Если вы предусматривали подвод труб к дому, на данном этапе пришло время уложить их в траншеи.
16. Обсыпьте кессон грунтом, а также выполните бетонную отмостку.

Вот так вот, менее чем в 20 шагов, может быть сделана скважина на даче. Безусловно, все не так просто, но выполняя работы предельно точно, у вас все получится.

Бурение неглубокой скважины своими руками

Вы также можете пробурить скважину ручным методом, но для этого, естественно,  пригодится особое оборудование. Перечисляем его ниже:

• бур;
• бурильная вышка;
• лебедка;
• обсадные трубы;
• штанги.

Бурильную вышку, к слову, брать необязательно, но только в том случае, если скважина не будет глубокой. Для неглубоких отверстий вам можно доставать вручную колонну для бурения.

Что касается бурильных штанг, то они делаются из обычных труб, а соединяются с помощью резьбы или шпонок. Нижнюю из штанг не следует забывать, ведь именно она должна быть оборудована специальным буром.

Для изготовления режущих насадок вам потребуется листовая сталь шириной в 3 миллиметра. И еще один очень важный момент касается заточки кромок насадок. Их нужно точить таким образом, чтобы в результате они входили в почву под землей по направлению часовой стрелки.

Теперь вам следует установить вышку на участке, на котором будет осуществляться бурение. Следите за тем, чтобы высота вышки превышала размеры штанги для бурения так, чтобы подъем и извлечение штанги происходили совершенно беспрепятственно.

Для создания скважины вам наверняка потребуется помощник. Начинать вращение вы сможете и сами, но уже через некоторое время, когда бур уйдет под землю, усилий одного человека будет недостаточно для продолжения бурильных работ.

Если и вдвоем с помощником вы наткнетесь на проблемы или попросту застрянете, попробуйте залить в грунт воды, так как она его несколько размягчит.

Когда бур доходит до уровня земли, к нему крепится дополнительная станина. Продолжайте бурение до того самого момента, когда вы заметите по земле, что наконец добрались до водоносного слоя. После этого вам нужно очистить скважину от земли и погрузить бур еще глубже, пытаясь достичь слоя, который называется водоупорным. Достигнув этого слоя, в скважину начнется обильный приток воды.

Откачайте грязную воду с помощью насоса и уже в скором времени вы обнаружите чистую воду. Если вдруг вы заметите, что вода не становится чище, нужно углубить бур еще на несколько метров.

Разновидности буровых установок

Мини буровая

Рассматриваемые агрегаты классифицируются в соответствии с особенностями методов бурения скважин.

Так, при выполнении ударно-канатного бурения почва разрушается тяжелым грузом, привязанным к опорной раме, ребра которой в большинстве случаев соединены в пирамиду. Груз попросту поднимается вверх и бросается вниз столько раз, сколько требуется для создания углубления нужного размера.

Бурение скважин ударно-канатным способом

Вращающиеся же буры одновременно более просты и сложны в обращении. Подобное оборудование требует гораздо меньших физических усилий со стороны исполнителя, но конструкция таких буровых установок более сложная – многие составные элементы системы попросту невозможно сделать своими руками без наличия специального оборудования и соответствующих навыков.

Схема бурения скважины

В итоге часть необходимых элементов приходится покупать либо же заказывать. Однако затраты на это все равно существенно ниже, если сравнивать со стоимостью установки фабричной сборки.

В целом же существует 4 основные разновидности буровых установок, а именно:

• агрегаты, работающие по ударно-канатному методу. Внешне такая конструкция имеет вид рамы с основанием треугольной формы. Непосредственно к раме прикреплен прочный трос с желонкой;

• установки шнекового типа. В случае применения подобного оборудования выемка земли выполняется с использованием специального шнека. Углубление в земле в процессе бурения не промывается;

• роторные агрегаты. Функционируют с применением принципов гидравлического бурения;

• роторные ручные механизмы. Наиболее простой вид установки. Конструкция не включает в свой состав электродвигатель – вместо него применяется физическая сила. Требует нерационально больших трудовых затрат, поэтому применяется крайне редко.

Финишная сборка

Глубинный бур перед сверлением скважин собирают постепенно, погружаясь глубже в нижележащие слои грунта. Перед дальнейшим бурением мастер проверит, надёжно ли закреплена очередная секция: при случайном отвинчивании достать её (и другие секции, включая бурильную) без специальных приспособлений из уже пробуренной шахты окажется крайне трудно

Разборку бура выполняют в обратном порядке, соблюдая осторожность, чтобы не уронить неразобранную часть на дно канала

Каждая из удлинительных секций (труб) приваривается к своей муфте с одной из сторон последней: это облегчит и упростит сборку, снизит вероятность отвинчивания при глубинном бурении. Перед первым использованием бур отшлифовывают: образовавшиеся неровности, например, после сварки, удаляют в целях снижения травматизма.

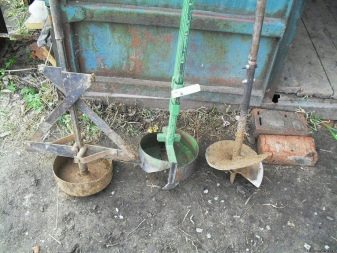

Виды буров для столбов

Землебуры имеют несколько основных видов, различающихся по мощности, размерам и предназначению. Основные типы этой строительной техники делятся на три группы:

• немоторизованные ямобуры (ручные конструкции, которые активно используются в быту);
• механизированные землебуры (ручные буры, работающие на бензине и специальном моторе);
• навесные (механизированные конструкции, которые работают вместе с трактором или другой строительной машиной).

Буры первой группы делают в почве отверстия небольшого диаметра и глубины. Бурение грунта происходит благодаря усилиям оператора, который держит ручной ямобур. Он удобен и прост в эксплуатации. Такой ямобур можно легко перевозить, так как он достаточно компактный. С помощью ручного бура можно легко поставить деревянный забор или выкопать ямы под саженцы.

Конструкция данного агрегата следующая: он состоит из основного стержня с ножом и ручки Т-образной формы. Есть модели земляных буров со съемными ножами или винтом, это позволяет делать ямы разного диаметра. Чаще всего ручные буры делают разборными. чтобы их можно было легко перевозить. Обычно таким инструментом можно пробурить отверстия в почве глубиной до 2-метров с диаметров до 30 см.

Механизированные буры оснащены приводом. Конструкция такой установки также не сложная — бур имеет винтовой шнек или стержень и бензиновый или электрический привод с мотором с редуктором. Шнековая часть агрегата двигается за счет вращательно-поступательных движений зубчатых передач. Такой бур является более мощной техникой, однако его мощь полностью зависит от производительности мотора. С помощью данного инструмента можно сделать более глубокое отверстие в почве. Глубина ямы, которая сделана механизированным ямобуром, достигает отметки в 3 метра.

Буровые установки, которые чаще всего бывают навесными. предназначены для изготовления скважин большого диаметра и размера. Их обычно используют для установки столбов уличного освещения, ограждений промышленных предприятий, аэропортов, вокзалов и т. д. С помощью навесных буровых установок делают шпунтовые ограды для траншей и котлованов. Ввинчивание винтовых опор также происходит с помощью таких землебуров. Они имеют большую производительность и мощность, благодаря навесным буровым установкам сокращается себестоимость строительно-монтажных работ и увеличивается скорость освоения объектов.

Методы повышения производительности инструмента

Зачастую бурение проводится в грунте, содержащем большое количество растительных корней. Заточенные края ножей намного облегчат работу с инструментом.

С этой же целью на режущей (наклонной части) каждого ножа можно нарезать зубцы или придать ей закруглённую форму.

Способы усовершенствования конструкции

Буры для столбов своими руками можно сделать ещё более универсальными, если сварное крепление ножей заменить болтовым. Для этого к шнековой части под углом 35* привариваются соединительные детали в виде небольших пластин с двумя монтажными отверстиями d10,5mm, из металла толщиной 4-5mm. Такие же отверстия сверлятся и на ножах. Ножи закрепляются болтами М10, длиной 10mm.

Такой метод крепления позволит применять ножи соответствующего размера для бурения отверстий разного диаметра. Чтобы сделать бур ещё более удобным в транспортировке, сварное крепление ручки можно сделать фланцевым, приварив к торцевой части верхней трубы и средней части ручки круглые пластины d65mm из металла толщиной 4-5mm. В пластинах нужно высверлить сопрягающиеся отверстия d10,5mm и соединить детали болтами М10 длиной 15mm.

Использование обыкновенных и гроверных шайб придаст фланцевому креплению ручки большую надёжность и предотвратит нежелательное раскручивание.

Изготовление спирального (винтового) бура

Чертеж с указанием расположения лопастей и углов наклона

Второе название спирального бура – шнековый. Такой бур для скважины своими руками делается из трубы с толстыми стенками, выполняющей функции вертикальной штанги, твердосплавного режущего инструмента в её нижней части и спиральных витков от низа вдоль штанги. Для изготовления витков используется закалённая сталь.

Чтобы бурить скважину, нужно вращать приспособление. При этом режущая кромка будет прорезать породу, а витки из закалённой стали начнут выталкивать грунт наверх. Тем самым выталкиваемый грунт будет создавать дополнительное давление в направлении бурения. Таким образом, во время работы порода будет накапливаться между витками. Для повышения эффективности бурения бур необходимо периодически вынимать их скважины и очищать витки от накопившегося грунта.

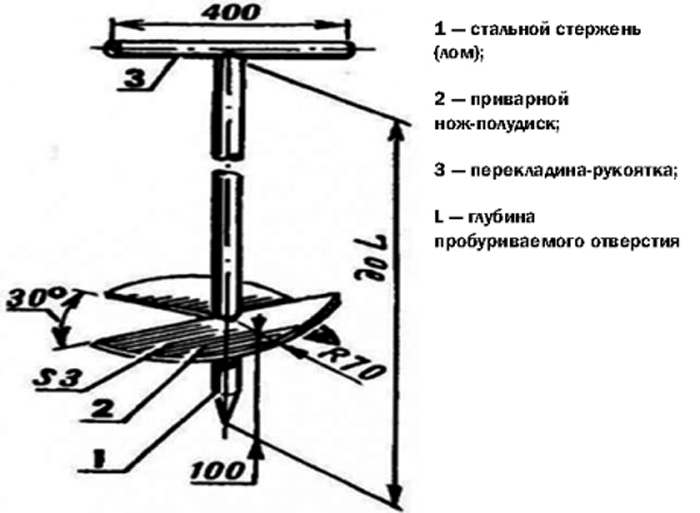

Самый простой вариант такого бура – дисковый. Перед тем как сделать бур для скважины, вам нужно подготовить необходимые материалы:

• трубу с толстыми стенками;
• стальной диск толщиной 0,4-0,6 см (диаметр диска должен быть равен требуемой ширине скважины).

Чертёж конструкции шнекового бура для самостоятельного изготовления

Работу по изготовлению дискового бура ведём в таком порядке:

1. Нижнюю часть подготовленной трубы нужно заострить. Иногда вместо этого вваривают заточенный наконечник. Его лучше изготовить из закалённой стали.
2. Стальной диск распиливается на две половины. Внешняя сторона половинок ровно затачивается или делается зубчатая острая нарезка.
3. Обе половинки металлического диска привариваются к вертикальной штанге. При этом необходимо отступить от заточенного наконечника по 12,5 см. Две части диска привариваются с разных сторон. При этом по отношению к продольной оси они должны быть расположены под углом в 70 градусов. В итоге угол между половинками диска будет равен 40 градусам. Лучше, если вы рассмотрите конструкцию спирального бура на фото в сети. Так вам будет понятней.
4. На верхнем конце штанги выполняется резьбовая муфта. Она позволит наращивать длину штанги по мере бурения скважины.

Совет: для изготовления шнека можно взять не обычный стальной диск, а разрезанный на две части диск от циркулярной пилы. Главное правильно подобрать его диаметр, чтобы он соответствовал требуемой ширине скважины.

Более сложный для собственноручного выполнения вариант – это винтовой бур. Он изготавливается из полос стали, которые нагреваются и подвергаются скручиванию. Причём шаг соседних витков должен быть равен ширине лопасти.

Как сделать бур своими руками

Любой умелец может самостоятельно сконструировать уникальную машину для бурения из имеющихся у него материалов и подручных средств. Однако для сборки нужны хотя бы основные умения обработки металлов и навыки слесарных работ.

Изготовление простейшего бура под воду

Самый простой в изготовлении бур, не имеющий шнековой спирали, выполняется из ручки и полотна для бурения. Роль ручки может играть труба из металла диаметром не более 3 см. Если металлической трубы нет, ее может заменить деревянный элемент. Для полотна бура необходима полоса стали.

На рабочую часть полосы прикрепляется петля-наконечник. На другой стороне формируется прорезь для ручки. При бурении наконечник-петля забивается небольшим количеством почвы, которую вытаскивают на поверхность. Затем действия повторяются. Для получения скважины нужной глубины несколько полос стыкуют и вращают конструкцию.

Есть и другой вариант изготовления. Возьмите полосу стали длиной примерно полтора метра, шириной от 5 до 10 см, толщиной около 1 см. Сделайте отступ от края полосы 8 см, прорежьте щель 150х2 мм. Другой конец полосы согните в круг для вставки рычага-ручки.

Рабочий край металла нужно разогнуть от щели в разные стороны, образовав овал. Ленту около наконечника нужно обрезать, чтобы получилось острие. Его нужно заточить и отогнуть в противоположном направлении. Далее в кольцо следует вставить ручку рычага. Она даст аппарату возможность совершать вращательные движения.

Изготовление шнекового бура

Для изготовления аппарата такого вида потребуется труба с толстыми стенками, стальной диск диаметром будущей скважины и толщиной не менее 6 мм. Если нет стального диска, его можно заменить диском от циркулярной пилы того же размера.

К трубе приваривают острый стальной наконечник, при его отсутствии просто затачивают край трубы до получения остроты. Затем диск режут на половины. Края этих половин подтачивают до получения зубцов.

Обе части диска приваривают к трубе, отступив от заостренного края трубы с разных сторон на 13 см под углом 65 градусов. Угол между получившимися винтовыми частями должен быть равен 40 градусам.

Винтовой аппарат более сложен в изготовлении. Здесь потребуются стальные полосы, которые прикрепляются к трубе витками.

Сборка ложкового бура

Если планируется бурение скважины на подвижных грунтах с мягкой почвой, лучше всего использовать самодельный ложковый бур. В таком случае разрыхление почвенного слоя будет проводиться донной и боковой поверхностями конструкции.

Прежде всего, необходимо подготовить чертежи и все необходимое. Для изготовления бура такого вида нужны: толстостенная труба со стенками более 5 мм, сварочный аппарат, слесарные инструменты.

По продольной стороне трубы пропиливают широкий разрез. Ширина этого разреза напрямую зависит от вида грунта. Чем меньше рыхлость почв, тем срез должен быть шире, и наоборот. Трубу выравнивают и расширяют, придавая ей форму ложки. Работа ведется при помощи молота и лома. Кромки обтачивают, внизу конструкции прикрепляется сверло. В верхней части трубы устанавливается штанга со сдвигом на 1 см к оси трубы.

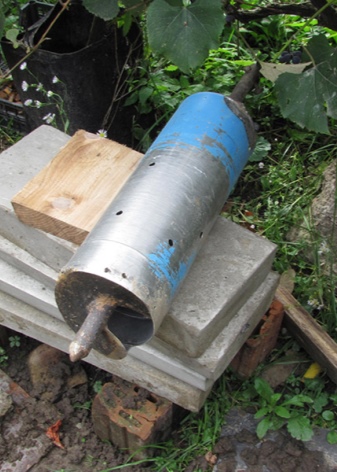

Изготовление ударно-канатного бура

При ударном способе бурения скважины применяются два инструмента: острая труба и желонка. Для желонки нужен прочный сплав, устойчивый к повреждениям и деформации. Лучше всего подойдут сталь и чугун. Такие буры пригодны для разработки водоносных жил глубиной до 10 метров.

Для конструирования потребуется труба длиной около 85 см и диаметром 6 см, шар из стали диаметром 4 см, шайба, металлическая решетка из прутьев. Шайбу плотно фиксируют на конце трубы. Размер седла должен соответствовать диаметру шара. Сверху трубы приваривается решетка. Она препятствует выпадению шара. Здесь же прикрепляется дуга из металла для установки желонки на трос или прочный шнур. Чтобы конструкция была более прочной и эффективной, на нижнюю часть желонки можно присоединить зубья для разрыхления грунта.

Как оборудовать пробитую скважину

Пробить/пробурить скважину недостаточно. Надо еще воду поднять, а это — совсем другая история. Как провести воду из скважины к дому читайте тут.  Если хотите сделать водоснабжение постоянным, с нормальным давлением, чтобы можно было подключать бытовую технику, вам понадобится насосная станция.

Для сезонного водоснабжения на даче обойтись можно более скромным набором:

• вибрационный насос;
• обратный клапан, который устанавливается перед насосом;
• емкость для воды;
• поливочный шланг;
• краны и т.д.

Еще один совет: скважину надо чем-то закрыть. В домах постоянного проживания делают кессон — бетонный или пластиковый  бункер, который находится ниже глубины промерзания. В нем ставят все оборудование. При использовании воды только периодически кессон — слишком дорогое удовольствие. Но закрыть скважину чем-то надо. Во-первых в нее может упасть какая-то живность, что никак не обрадует вас. Во-вторых, «добрые»соседи могут что-то уронить. Более бюджетный выход — построить домик по типу колодезного. Еще более дешевый вариант — выкопать приямок, оббить его доской, сделать дощатую крышку. Ключевой момент: все это должно запираться на замок.

Изготовление ложкового бура

Для устройства водоносной скважины в мягком или сыпучем грунте отлично подойдёт другой вариант вращательного бурового приспособления – бур-ложка. Он позволяет быстро выбирать грунт, потому что разрыхление почвы производится не только его нижней оконечностью, но и боковинами. Для самостоятельного изготовления такого устройства понадобится толстостенная стальная труба длиной около полуметра.

В трубе делается вертикальный разрез, от одного конца до другого. Нижний торец трубы слегка загибается кувалдой вовнутрь, чтобы получилась черпающая ложка – одна сторона торца загнута сильнее другой. Затем простукиваем трубу кувалдой вдоль продольного разреза, чтобы один край разреза выступал наружу. Все выступающие, они же режущие, части заготовки затачиваются болгаркой. К верхнему торцу бура прикрепляется штанга, приводящая его во вращение.

Это необходимо, чтобы позволить боковой кромке захватывать грунт. Срезанная почва накапливается внутри бура, и удаляется при вынимании из скважины. Снизу к буру обычно приваривают толстое сверло – оно служит для центровки направления заглубления в землю.

Проект на бурение

В случае когда точно определена глубина нахождения водоносной жилы можно пробурить непосредственно с длиной бура под обсадную трубу. Когда нет, необходимо вначале выяснить, на какой глубине находится слой воды.

То есть, каждая буровая скважина – это индивидуальный проект и на него влияют такие характеристики:

• выбранный вариант бурения;
• глубина расположения водоносного слоя. При этом подразумевается не первый слой, к которому дошел бур, а тот, который отвечает условиям использования в плане обеспечения дебета количества воды;
• геологическое строение почвы;
• требование выдерживать нужное расстояния до мест нахождения (установка «санитарной зоны»);
• требования, выдвигающиеся к качеству воды и количеству.

Ударно-канатное бурение

Еще один способ вырыть колодец на частном участке собственноручно. Понадобятся инструменты: тренога, лебедка, трос и сам бур. Высота треноги в среднем должна составлять 2,5 метра, к ее верхней части крепится блок с тросом. Лебедка находится возле опор. Рабочим инструментом является часть трубы с толстыми стенами и проваренным швом.

К верхней части приваривают по горизонтали металлическую полоску, на которой делается петля троса, где подвешивается основание. Извлекается грунт благодаря прорези длиной в 75 процентов от длины основания. Нижний край трубы заострить и сделать внутри специальный захват лепесткового или шарикового вида. В захвате будет оставаться земля, поэтому его высота от нижнего края трубы должна составлять около 6 см.

Абиссинский колодец

Абиссинская скважина на участке

Несмотря на свое название, «абиссинки» на самом деле являются скважинами, которые нередко называют «иглами». Ввиду небольшой глубины суточная производительность таких конструкций невысокая – не более 25 кубометров. Скважина характеризуется простотой конструкции и состоит из следующих элементов:

• конусообразного фильтра;
• поверхностного устройства для подачи воды (насосной станции или ручной «качалки»);
• трубы ø25 см.

Забивка «абиссинского колодца»

Вначале нужно уяснить ряд нюансов, связанных с установкой.

1. Недопустимо бурение вблизи туалетов, ЛОС, мусорных куч и т. д.
2. Монтаж «абиссинки» возможен лишь в том случае, если водоносный слой расположен не глубже 8 м от поверхности.
3. Поверхностный насос, используемый для подобных скважин, не способен справиться с твердой породой.
4. Ручной насос станет отличным дополнением к электрическому. Более того, он сделает водоснабжение участка автономным от электроэнергии.

Плюсы и минусы конструкции

К преимуществам «абиссинки» можно отнести:

• легкость монтажа (вся процедура обустройства занимает не более десяти часов);
• низкую цену установки;
• условную мобильность – при необходимости скважину можно разобрать и установить в другом месте;
• отсутствие необходимости в получении специального разрешения на бурение;
• низкую жесткость получаемой воды, минимальную концентрацию неорганического железа;
• возможность установки внутри здания.

Но есть и недостатки:

• просачивание загрязнений ввиду небольшой глубины;
• скважина подходит не для всех типов почвы.

Бурение скважины переносными установками

Изготовление конструкции

Вначале нужно подготовить все элементы скважины.

Шаг первый. В качестве фильтра используется труба ø25 см длиной 1-1,1 м. В стенках трубы проделываются щели по 2,5 см с шагом в 2 см (не на всю длину, а только на 80 см).

Изготовление фильтра

Шаг второй. Затем будущий фильтр обматывается стальной проволокой и закрывается сеткой из «нержавейки» размером 16х100 см. Для крепления сетки используются хомуты – их нужно устанавливать с шагом в 10 см.

Шаг третий. Еще один элемент фильтра – стальной наконечник длиной 10 см. Его можно предварительно заказать у токаря.

Забойник с конусом

Забойник с конусом

Шаг четвертый. Сетка с наконечником фиксируются посредством оловянного припоя.

Шаг пятый. Оставшиеся трубы нарезаются на отрезки по 1-1,5 м. На концах отрезков нужно нарезать небольшую резьбу.

Монтаж

Ниже приведен самый простой вариант монтажа, не требующий применения спецтехники.

Шаг первый. Вначале в требуемом месте выкапывается яма размером 1х1х0,5 м.

Шаг второй. Затем следует предварительное бурение при помощи простого садового бура. Примерно через полметра бур наращивается трубой ø12 см (для соединения используются болты и муфты из трубы несколько меньшего диаметра).

Шаг третий. После появления мокрого песка бурение прекращается и начинается собственно забивка. Ранее приготовленная конструкция устанавливается в скважину и забивается бабкой и обычной кувалдой. Для этого верхний участок трубы обматывается льном, на него надевается бабка. Удары наносятся по бабке до тех пор, пока труба не скроется полностью – после этого крепится следующий отрезок и процедура повторяется.

Бурение абиссинского колодца схема

Периодически в трубу заливается вода и производится прослушивание. Через каждые полметра труба поворачивается по часовой стрелке, при этом нужно следить за звуком:

• в крупнофракционном песке будет издаваться скрежет;
• в мелкофракционном – шелест;
• в глинистом грунте никаких звуков не будет.

При появлении шума скважина заливается водой. Если вода исчезает медленно, значит, нужно пройти еще полметра, а если достаточно быстро, то всего 30 см.

Ручной насос

Ручной насос

Шаг четвертый. Остается лишь установить насос. Конструкция ручного насоса предельно проста – поршень, установленный в полый металлический цилиндр. По окончании установки скважина прокачивается до тех пор, пока не появится чистая вода. Основание заливается цементным раствором. При желании «абиссинку» можно подключить и к насосной станции.

Абиссинский колодец

Ни в каком особом уходе «абиссинские колодцы» не нуждаются. Вероятно, лет через десять снизится водоподача, но это легко исправить чисткой фильтра или промыванием шахты сильным напором воды.

Прокачка скважины

Изготовление бура своими руками

Чтобы самостоятельно изготовить спиральный бур для скважины, необходимо приготовить такие инструменты и материалы, как:

• аппарат сварочный;
• пила болгарка;
• рулетка строительная;
• стержень стальной;
• диск из тугоплавкого материала.

Диск из тугоплавкого материала необходимо распилить точно по диаметру на 2 идентичные половины. Полученные заготовки нужно заточить по линии окружности и по линии распила. Качество заточки обеспечит в будущем хорошую работу инструмента.

Стержень-основание необходимо заострить с одного конца. На высоте 20-25 см от острого конца на стержне делается специальная отметка (насечка). По ней на основание привариваются режущие грани. Угол их установки должен составлять 20° относительно центральной оси стержня и 40° -относительно друг друга.

Имея соответствующий опыт можно изготовить подобный бур из стальной ленты. Ее необходимо скрутить в спираль после разогрева до необходимой температуры. Угол навивки спирали — 45°. При этом шаг спирали будет примерно равен диаметру. Готовую спираль нужно приварить к стержню, заточить и по возможности закалить, чтобы укрепить металл.

Виды буровых установок

Бурильные станки являются очень востребованным продуктом на рынке. Сфера их применения может быть как промышленной, так и бытовой. В зависимости от этого подобные механизмы можно разделить на несколько видов.

Промышленные. Такие станки используются для бурения глубоких скважин. Они отличаются высокой мощностью и производительностью. Очень часто они применяются с различным вспомогательным оборудованием. Подобные механизмы используются при формировании нефтяных скважин. Ярким представителем может стать плавучая платформа, оснащенная мощным бурильным станком.

Мобильные. Буры такого типа предназначаются для формирования скважин на воду. Они оснащаются маломощными приводами (электрические двигатели и другие), с помощью которых можно сформировать отверстие глубиной до 100 м.

Ручные. Они являются самыми простыми конструкциями, с помощью которых можно бурить относительно неглубокие скважины до 15–20 м в зависимости от типа почвы. Эти самодельные малые механизмы применяются в бытовой сфере.

В зависимости от техники бурения станки делят еще на несколько групп.

Ударно-канатные

Формирование колодцев происходит с помощью специального патрона, который выполнен в виде своеобразной трубы с заостренным концом. Разрушение почвы происходит под собственным весом устройства. Чтобы увеличить энергию удара, чашу поднимают специально на определенную высоту над уровнем земли. Среди минусов можно выделить низкую проходимость и невозможность организации довольно глубоких скважин. Ударно-канатные модели используются в быту для рытья колодцев.

Шнековые

Они являются одними из самых распространенных видов станков. В качестве бура применяют шнеки различной формы и размера. Самые простые модели могут использоваться даже ручным методом. Бур помещают вращательным способом в грунт, что приводит к дроблению материала, при этом почва располагается между лопастями. Чтобы удалить ее, рабочий орган периодически вынимается и очищается от грязи. Установки приводятся в движение как вручную, так и с помощью различных видов двигателей.

Вращательно-роторные

Станки этого класса отличаются высокой производительностью, так как позволяют проходить грунт относительно быстро и качественно. Технически конструкция состоит из вертикальной трубы и режущего органа. При прохождении ножа к поверхности разрушения подают воду под напором. Это позволяет размягчить почву и сделать ее более податливой. Жидкость здесь также нужна для очистки отверстия от грунта. Осуществляться подобная операция может двумя основными способами. Первый предполагает подачу воды через штангу, а грязь уже выводится через отверстие самой скважины. Второй подход осуществляется полностью наоборот. Скважину заполняют водой, а самая грязь уже выводится с помощью специального оборудования и наносов.

Следует отметить, что практически все буровые станки имеют аналогичное строение описанной ранее структуре. Касается это не только устройств для формирования скважин для воды, но и нефтяных механизмов. Но в мощных станках уже применяют более прочные материалы, способные выдерживать высокие нагрузки. Поэтому подобное оборудование невозможно соорудить самостоятельно без применения специальных технологий.

Особенности ручного бурения

Пример установки для ударного бурения скважины

Не всегда для водоснабжения небольшого загородного дома или дачи оправдано сооружение дорогостоящей артезианской скважины. Для сезонного водоснабжения небольшого частного домика или дачи будет вполне достаточно изготовления неглубокой скважины на песок или колодца.

Среди главных условий ручного бурения можно перечислить:

• залегание грунтовых вод на небольшой глубине (до 20 м);
• в составе грунта не должно быть скальных пород, то есть ручной бур может справиться только с песчаными и глинистыми почвами.

Чтобы сделать бур для скважины своими руками, необходимо иметь хоть какой-нибудь опыт слесарных работ. Используя чертежи и фото из сети, вы можете самостоятельно изготовить три вида самодельных буров.

Для самостоятельного выполнения скважины или поиска воды для колодца подходит два вида бурения:

Первый вид работ удобен тем, что для его выполнения не нужно использовать сложные специальные устройства. Достаточно изготовить простую буровую установку из подручных материалов. Более того бурить скважину можно в одиночку без привлечения помощников.

Вращательное бурение осуществляется специальны шнеком

Суть метода ударно-канатного бурения в следующем:

1. Чтобы проделать скважину, со значительной высоты в неё сбрасывается увесистая труба с заострённым концом. Она привязывается канатом к раме.
2. Под тяжестью трубы часть грунта отделяется и попадает внутрь приспособления.
3. Затем бур снова понимают на поверхность и с высоты опять сбрасывают в скважину.
4. В ходе бурения ствол скважины постепенно углубляется, а почва накапливается в ударном устройстве.
5. Сделав несколько ударов, трубу необходимо извлечь на поверхность при помощи лебёдки и очистить от накопившего грунта. Для этого изделие оттягивается в сторону от скважины и прочищается ударами тяжёлого молота.
6. Бурить скважину таким образом продолжают до тех пор, пока не доберутся до водоносного горизонта по достижении нужной глубины.

Вращательное бурение подразумевает использование бура, который врезается в грунт и поднимает наверх породу в ходе своего вращения. Чтобы бурить таким образом, понадобится два человека. Они должны стоять по бокам буровой штанги и крутить её при помощи металлической трубы или лома.

Такой метод бурения позволяет довольно быстро сделать скважину без использования специального оборудования. Для работы вам понадобится лишь бур, требуемого диаметра, штанги, чтобы наращивать длину по мере заглубления в грунт, трубы или ломы для воротка.

Для вращательного бурения обычно используют один из двух видов бура: спиральный, ложковый. Как их сделать, мы рассмотрим в нашей статье дальше. А о том, как правильно бурить скважину при помощи ручного бура, вы можете узнать из видео в конце статьи.
