Вакуумный клапан для канализации

Выбор аэратора

Прежде чем купить аэратор для канализационной системы, необходимо знать, как правильно его выбирать. Специалисты рекомендуют перед приобретением ознакомиться с устройством внутренней канализации в частном доме, узнать ее слабые стороны и определиться с подходящим видом устройства.

Перед приобретением аэратора нужно учесть такие нюансы:

• вид трубопровода канализации в частном доме;
• номинальный уровень давления в стояке;
• габариты механизма клапана фановой трубы;
• способ монтажа;
• материал аэрационного клапана и уровень его прочности;
• вид аэратора (мембранный, антивакуумный и др.);
• возможность плавной регулировки прибора при возникновении поломки;
• механизм работы клапана;
• наличие в конструкции специализированного узла, предотвращающего проникновение микроорганизмов и бактерий из канализации в помещения.

Важнейшим критерием выбора является диаметр трубы. Одновременно нужно ориентироваться и на определенные задачи, которые должна выполнять установка воздушного клапана канализации. Фановый клапан для канализации очень важен для исправной работы водоотводной системы в доме.

Виды аэраторов

Специалисты объединяют аэраторы в группы по различным признакам.

По месту монтажа:

• на основной стояк;
• на слив сантехнических устройств (раковин, умывальников).

По принципу работы:

• автоматические. Это наиболее распространенные механизмы гравитационного вида. Они применяются в квартирах и загородных домах, потому что не обладают большой пропускной способностью;
• антивакуумные. Работают не только на впуск, но и на выпуск воздуха. Они могут обеспечить надежное функционирование сразу нескольких систем;
• комбинированные. Механизм сочетает в себе свойства обоих предыдущих видов.

По типу исполнения:

• мембранные. В роли вакуумного клапана аэратора выступает резиновая прокладка, которая под высоким давлением выгибается и пропускает необходимое количество воздуха;
• цилиндрические. Это самые качественные устройства, изготовленные из прочного металла и оборудованные резьбовой крышкой, которая служит обратным клапаном. Такие конструкции предназначены для канализации в частном доме или небольшой квартире;
• рычажные. Подобные приборы сделаны из качественного металла. Обратный клапан находится на специальном рычаге, который приподнимается под высоким давлением воздуха из системы канализации, а опускается под воздействием собственной массы.

Самыми распространенными устройствами считаются модели, которые рассчитаны на установку на трубопроводе диаметром 110 мм. Зачастую их монтируют около основного стояка, чтобы они моментально реагировали на любое изменение давления и сохраняли гидрозатворы сантехнических механизмов.

Диаметр клапана

Диаметр клапана аэратора бывает двух видов: 50 и 110 миллиметров. Эти цифры соответствуют диаметру трубопровода, куда предполагается устанавливать устройство.

Первый тип применяется на локально работающих ветках системы. Во многих случаях такие аэраторы монтируются в загородных домах или небольших квартирах при наклонном или горизонтальном расположении трубы.

Такой способ препятствует засорению трубопровода и защищает от негативного влияния слишком низких температур зимой.

Также этот прибор используется для вспомогательных стояков, так как благодаря клапану на кровлю можно вывести лишь один стояк.

Аэратор канализационный 50

Подобное устройство может справиться лишь с небольшим количеством стоков, поэтому монтируется непосредственно на слив от раковин или унитазов. Существуют определенные правила, чтобы установить вакуумный клапан для вентиляции канализации.

Подсоединить механизм можно только к трубопроводу с наименьшим диаметром. Аэратор на 50 мм подключается после самого последнего сливного отверстия и устанавливается в наивысшей точке стояка.

Аэратор канализационный 110

Такие аэрационные установки могут легко справиться с огромным количеством жидкости и присоединяются к основному стояку диаметром 110 мм, или клапан ставится на конец аэрационной трубы. Они выпускаются, как с внутренним, так и с удобным внешним монтажным креплением.

Главным их достоинством является то, что нет необходимости выводить трубопровод через крышу и плиты перекрытия. Также они имеют автоматическую регулировку давления, отличаются простым способом монтажа для труб канализации сечением 110 мм и довольно низкой ценой.

У вас установлен аэратор
Да 8.33%

Нет 91.67%
Проголосовало: 12

Мне нравится1Не нравится

Особенности эксплуатации и обслуживания

Для периодической прочистки, ухода и визуального осмотра вверху устройства имеется резьбовая либо разборная крышка. На протяжении всего периода эксплуатации следует контролировать герметичность соединения корпуса и крышки, состояние уплотнителя.

Патрубок для подачи воздуха следует закрыть решеткой для исключения доступа в систему грызунов, насекомых, попадания мелкого мусора.

Аэратор помогает устранить запах канализации в квартирах и частных домах, стабилизировать давление в трубопроводе. Несмотря на кажущуюся простоту конструкции, применение прибора эффективно и в случаях, когда трубы стояка не выходят за пределы здания. Кроме того, установка аэратора позволяет сократить расходы на монтажные работы, а огромный ассортимент позволяет выбрать подходящую модель для решения любой задачи.

Установка канализационного аэратора, его плюсы и минусы:

Что такое аэратор для канализации

Отделение внутреннего объема трубопровода от помещения обеспечивается посредством гидрозатвора – водяной пробки. При снижении давления (например, при одновременном сливе большого потока воды) есть вероятность срыва гидрозатвора и беспрепятственного проникновения биогаза в дом.

Применение аэрационного клапана для канализации преследует две цели:

1. Воспрепятствование прониканию неприятных запахов и распространению их в комнатах, особенно в домах с невентилируемым стояком.
2. Выравнивание давления внутри и снаружи трубопровода.

Аэратор выполняет функции впускного клапана, сохраняющего герметичность системы. Результатом правильной работы устройства становится устойчивость гидрозамка, предотвращение набора воды из сифона.

Простейший аэратор канализационный – миниатюрный прибор, своеобразный вакуумный клапан, помещенный в пластиковый корпус. Выпускаются также металлические устройства, отличающиеся повышенной прочностью. Аэраторы более сложной конструкции монтируются в стояках многоэтажек и для повышения давления, и для его понижения.

Принцип работы канализационного аэратора

Внутренний канализационный аэратор в первую очередь работает как обратный клапан, не пропуская жидкость и газы к точке слива. При пользовании унитазом резкий спуск воды понижает давление в системе, и не будь клапана, жидкость может вернуться с большей скоростью, чем сливалась. Клапан канализационный 110 при падении давления в фановой трубе открывается и выравнивает показатель.

• корпус;
• воздухозаборник;
• механизм регулирования давления.

Корпус выполняется герметичным, со съёмной крышкой. Соединение должно быть резьбовым. Между деталями имеется резиновое уплотнение.

Входное отверстие должно пропускать воздух, но не насекомых и грызунов. Механизм открывания заслонки – штоковый или мембранный. Мембранный засоряется реже.

Устройство клапана и его монтаж

Принцип работы вакуумного канализационного клапана довольно простой. Когда стоки движутся по стояку, создавая тем самым разряжение, запорный элемент клапана открывается, в результате чего происходит подсос воздуха. Когда давление в системе выравнивается, пружина возвращает клапан на свое место, в результате чего дальнейшее движение газов становится невозможным, соответственно, неприятные запахи не проникают в помещение.

Принцип действия устройства

Стандартный вакуумный канализационный клапан имеет пластмассовый корпус. Основным элементом конструкции является шток, который поднимает боковое выпускное отверстие. При понижении давления в системе, шток опускается, в результате чего отверстие перекрывается.

Чтобы шток не поднимался выше, чем нужно, над ним располагается резиновая прокладка. Надо сказать, что существуют конструкции, в которых вместо штока используется резиновая мембрана. Их недостатком является быстрый износ мембраны, в результате чего ее необходимо регулярно менять.

На фото – типовой 50-ти миллиметровый клапан

Следует отметить, что существует два вида вакуумных клапанов:

Предназначение	Диаметр аэратора
Для раковин	50 мм
Для общего стояка	110 мм

Внешний вид устройств может варьироваться, кроме того могут иметься незначительные технические различия, однако, принцип работы и диаметр канализационных аэраторов остается одинаковым.

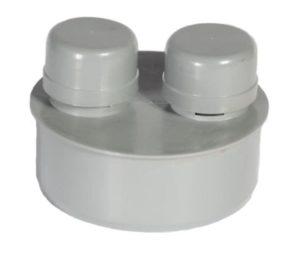

Типовой клапан диаметром 110 миллиметров

Особенности монтажа

Теперь рассмотрим, как правильно установить вакуумный клапан на канализацию. Для выполнения данной операции не обязательно приглашать специалиста, так как справиться с ней сможет каждый домашний мастер. Однако, необходимо предварительно ознакомиться с рядом нюансов этой операции.

Нередко вакуумный клапан канализации вызывает у потребителей непонимание. В результате многие домашние мастера демонтируют верхнюю часть стояков, которая возвышается над крышей, и вместо них устанавливают данное устройство. Делать этого не стоит, так как клапан в полной мере не заменяет вентиляцию канализации, если только она не забита посторонними предметами и мусором.

Установленный клапан

Кроме того, при монтаже устройства, следует соблюдать следующие правила:

• Клапан можно установить только в помещениях, где температура воздуха не опускается ниже нуля градусов по Цельсию. Дело в том, что на морозе узел не будет функционировать. Поэтому его обычно устанавливают в туалетах или отапливаемых чердаках.
• Если в полу имеется сливной трап, то клапан должен располагаться на 30-35 см выше уровня пола.
• Если сливной трап отсутствует, аэратор должен располагаться на 10 см ниже самого высокого канализационного отвода.
• В случае монтажа клапана в коробе или нише, необходимо обеспечить к небу свободное поступление воздуха. В противном случае устройство не будет работать как положено.

Что касается самого монтажа, то инструкция предельно простая – изделие вставляется в свободный конец канализационной трубы либо в специальный раструб. Конечно, соединение должно быть плотным, поэтому следует использовать резиновые манжеты.

Клапан с манжетой для установки в трубу

Конечно, решение о монтаже устройства должен принимать специалист, который имеет представление об особенностях работы канализационной системы на объекте. Однако, в любом случае его установка лишней не будет и работе системы не навредит.

Как выбрать аэратор

Перед выбором вакуумного клапана полезно ознакомиться со следующими рекомендациями:

Аэратор для канализации является недорогим изделием с ценой от 70 руб. за устройство диаметром 110 мм. На рынке представлен ряд приборов отечественного (Политек, Sinikon, Polytron Comfort) и зарубежного (Ostendorf (Германия), Mc Alpine(Англия)) производства. При выборе следует учитывать традиционно более низкое качество российских изделий, особенно в моделях с поплавковым клапаном

В пользу выбора мембранных устройств говорит и тот факт, что мембрана пропускает больший объем воздуха и дорогие зарубежные аналоги сделаны по этому принципу.
При выборе следует обращать внимание на пропускную способность прибора — чем выше этажность дома, тем больше разряженного воздуха в трубопроводе при спуске воды и соответственно понадобится всасывание значительного объема воздуха в единицу времени для предотвращения сноса гидрозатворов. Исходя из этого, для домов с высокой этажностью (не выше 3-х) с большими объемами спускаемой воды рекомендуется установка приборов с сечением 110 мм на трубу стояка.
При приобретении устройства обращают внимание на посадочный патрубок, который вставляется внутрь отрезанного стояка (для изделий диаметром 110 мм) или расширенного патрубка, имеющего уплотнительную резиновую прокладку внутри. Аэратор должен иметь надежное герметичное уплотнение, если вставляется внутрь или снаружи обрезанной трубы, точно подходить по размеру к расширенному стояковому раструбу

При покупке изделие лучше проверить на подходящих трубах ПВХ в магазине сантехники.
Если приобретается отечественный товар, всегда полезно проверить качество изготовления, работу клапана или мембраны, открутив (сняв) верхнюю крышку. Они обязаны легко перемещаться в посадочном седле, их геометрические размеры, эластичность и правильность форм не должны вызывать нареканий.

Аэратор должен иметь надежное герметичное уплотнение, если вставляется внутрь или снаружи обрезанной трубы, точно подходить по размеру к расширенному стояковому раструбу. При покупке изделие лучше проверить на подходящих трубах ПВХ в магазине сантехники.
Если приобретается отечественный товар, всегда полезно проверить качество изготовления, работу клапана или мембраны, открутив (сняв) верхнюю крышку. Они обязаны легко перемещаться в посадочном седле, их геометрические размеры, эластичность и правильность форм не должны вызывать нареканий.

Канализационный аэратор – эффективное решение проблемы неприятного запаха в помещении

Одно из важнейших требований к канализационной системе заключается в отсутствии неприятного запаха в жилье. Для этого предпринимается целый ряд мер, к которым относится и канализационный аэратор 50 или 110. Но, что представляет собой данное устройство, какую функцию оно выполняет и что означают эти цифры?

Далее я постараюсь ответить на все эти вопросы, а также расскажу в каких случаях необходимо использовать аэратор.

Что такое аэратор и зачем его используют

Предназначение устройства

Сам по себе канализационный трубопровод герметичен, поэтому не имеет никакого запаха. Однако, обратный поток воздуха может проникнуть в жилые помещения через точки забора, т.е. сантехнические приборы.

Чтобы этого не происходило, между каждым сантехническим прибором и канализацией устанавливают сифоны. Последние обеспечивают гидрозатвор (водяной замок), как на схеме ниже.

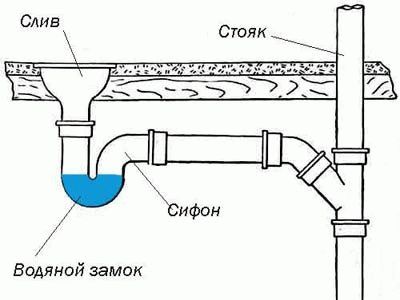

Схема гидрозатвора в сифоне

Однако, в некоторых случаях в результате резкого изменения давления в системе гидрозатворы срываются. Происходит это по причине слива большого количества жидкости. На практике срыв гидрозатворов чаще всего происходит после использования, и выглядит это следующим образом:

• в процессе залпового сброса воды, давление в системе резко возрастает;
• как только вода попадает в стояк, в системе возникает разряжение давления по причине недостатка воздуха, т.е. вода работает как поршень в насосе – перед потоком давление повышается, а за ним наоборот, разряжается.

Когда в системе происходят подобные процессы, в раковинах и умывальниках раздается характерное бульканье воды, после чего появляется неприятный запах. Чаще всего срыв происходит в одном месте, где гидрозатвор наиболее слабый, т.е. сифон мелкий.

Конечно, далеко не всегда слив большого количества воды приводит к срыву гидрозатворов. Чаще всего причина сильных перепадов давления заключается в недостаточной вентиляции системы. Это может быть вызвано:

• ошибками проектировки канализационной системы;
• одновременным использованием большого количества сантехнических приборов, к примеру, в многоквартирных домах;
• отсутствием фановой (вентиляционной) трубы, которая от стояка выводится на крышу.

Решить проблему в таком случае можно лишь одним способом – установкой дополнительной точки забора воздуха. Но тут возникает другая проблема – из канализации будет просачиваться неприятный запах. Как вы наверняка догадались, для ее решения как раз и предназначен аэрационный клапан для канализации или, сокращенно, аэратор.

На фото – пример использование аэрационного клапана в системе

Таким образом, данное устройство выполняет две важные функции:

• при возникновении разряженного давления в системе обеспечивает приток воздуха, и тем самым уравновешивает его;
• предотвращает попадание газов из канализации в помещение в результате избыточного давления.

Устройство

Конструкция канализационных аэраторов предельно простая. Устройство включает в себя несколько основных элементов:

• корпус – выполнен из того же материала, что и канализационные трубы, т.е. ПВХ;
• входное отверстие – обеспечивает подачу воздуха при разряжении давления в канализационной системе;
• запирающий механизм — представляет собой задвижку, которая при повышенном или уравновешенном давлении перекрывает входное отверстие. При разряженном давлении, задвижка открывает отверстие;
• резиновая прокладка – обеспечивает надежную герметизацию входного отверстия в закрытом состоянии.

Схема устройства аэрационного клапана

По типу устройства, запирающий механизм делится на два вида:

• шток, который поднимается при разнице давления;
• односторонняя мембрана.

Следует отметить, что мембранная система является более предпочтительной, так как отличается надежностью. Шток же при длительном бездействии может заклинить в результате попадания мусора. Кроме того, время стабилизации системы у такого устройства выше.

Если вы заметили, что прибор перестал работать или работает некорректно, нужно снять верхнюю крышку и почистить его каналы.

Виды и применение аэраторов

Итак, принцип работы аэратора для канализации мы разобрали. Теперь ознакомимся с видами этого устройства, а также рассмотрим случаи, при которых оправдано его использование.

Как уже было сказано выше, клапана бывают двух типов 50 и 110. Данные цифры говорят о диаметре труб, для которых предназначено устройство. От этого зависит и область его применения.

Аэратор диаметром 110 мм

Аэратор 110 мм

Аэратор для канализации диаметром 110 мм, в зависимости от типа монтажа, бывает двух видов:

Для чего нужен вакуумный клапан в канализационной системе

Вакуумный клапан представляет собой специальное автоматическое устройство, предназначенное для обеспечения нормального гидравлического режима и герметичности системы канализации здания.

Все сантехприборы оборудуются специальными гидрозатворами в виде V-образного сифона. Благодаря им у прибора всегда остается некоторое количество жидкости, которое не позволяют попадать в помещения газам и неприятным запахом, образующимся в канализации.

Однако при «сливе-смыве» сточная жидкость, заполнив все сечение трубопровода, создает в нем своеобразный «поршень». По мере его продвижения по трубе за ним образуется зона разряжения, буквально высасывающая воду из сифона.

Именно для компенсации этих колебаний давления и служит вакуумный клапан.

Будучи установленным на такую систему канализации, он автоматически откроется при снижении давления в трубопроводе и уравняет его с атмосферным. Теперь даже при одновременном срабатывании нескольких сантехприборов, разряжение и «срыв сифона» практически невозможны.

Вакуумные клапаны рекомендуется использовать в следующих случаях:

1. При невозможности смонтировать вентилируемую систему канализации в здании из-за его конструктивных или иных особенностей.
2. При подключении к горизонтальному участку большой протяженности сразу нескольких приборов и при возможности их одновременного действия.
3. Если устанавливаемое сантехоборудование находится на значительном удалении от вентилируемого стояка.
4. Для монтажа локальных систем канализования малоэтажных зданий.
5. В целях экономии материалов.

Показания к применению фановой трубы

Исходя из действующей нормативной строительной документации, сооружение канализации без использования фановых труб применимо в случае, когда возводится жилая постройка не выше двух этажей. В первую очередь это объясняется незначительным количеством одноразовых стоков канализационных вод.

Но часто и в одноэтажных постройках возникает необходимость монтажа фановых труб. Такая потребность появляется при единоразовом сливе больших объёмов стоков, в случае если сечение вертикальных стояков полностью перекрывается потоком сточной воды. Это часто может происходить, если одновременно используется, например, мойка и унитаз.

Хочется отметить, что в большинстве случаев унитаз монтируют на канализационную трубу с диаметром 110 мм, а сечение патрубка сливного бачка не превышает 70 мм. В свою очередь, все остальные системы, требующие, отвода сточных вод подключаются с помощью сифонов с диаметром трубы не более 50 мм. Поэтому при использовании только одного прибора перекрыть диаметр стояка не получится.

Любую бытовую технику, использующую воду, подключают к канализации также патрубками небольшого диаметра и поэтому они сильно повлиять на объёмы одноразовых сливов не могут. Исходя из этого монтаж фановой трубы в такой ситуации, производится по личному желанию владельца дома.

На сегодняшний день обустройство канализационных систем с фановой трубой рекомендовано в следующих ситуациях:

• установка в загородных домах стояков малого диаметра, которые не превышают 50 мм;
• наличие более нескольких этажей, если на каждом из них используется санузел;
• если в здании имеется бассейн или другое водопроводное оборудование, которое генерирует большие объёмы стоков.

Также в случае если в доме более одного санузла, которые используются разными членами семейства одновременно, установка фановой трубы является обязательной.

Основные требования, предъявляемые к монтажу фановых труб

Установка фановой трубы должна всегда происходить с точным соблюдением правил проведения работ, подобного рода.

1. Диаметр фановых труб в разрезе не должен составлять меньше чем параметры центрального стояка, к которому будет происходить подсоединение канализации. Стандартные размеры таких труб составляют 110 и более миллиметров.
2. Верхнюю или наружную часть фановой трубы располагают в местах, откуда канализационные запахи свободно удаляются потоками воздуха.

На практике монтаж или замена фановой трубы выполняется методом её ввода в специальный вентиляционный канал, который обустраивается на этапе возведения строения. Если вентиляционный канал не был предусмотрен или его объёма недостаточно, фановые трубы для канализации монтируются горизонтально и выводятся через стену, на улицу.

Также фановые трубы в загородных домах позволяют решить ещё одну побочную проблему, которая в большинстве случаев связана с длительным отсутствием владельцев дома. В результате неиспользования канализационной системы, даже если все сантехнические приборы установлены в соответствии с действующими нормами, может появляться неприятный аромат сточных вод.

Это обусловлено малыми объёмами сифонов, соединяющих, раковины, ванны, умывальники и стояк. Если они долго не используются, то вода в них просто пересыхает и открывает доступ канализационным запахам в дом. Использование фановой трубы способно исправить такую проблему и происходит это благодаря следующим физическим свойствам:

• тёплый воздух создаёт определённое разряжение в системе, и позволяет запахам подниматься по стояку;
• в случае пересыхания воды в сифоне воздушные потоки будут двигаться не из канализации в здание а, наоборот, из помещения в канализационный стояк и далее на улицу.

Следовательно, даже при полном пересыхании воды в сифоне в помещении никакого неприятного запаха не будет, а воздух по-прежнему останется свежим и чистым.

Практически все профессиональные строители советуют оборудовать любую канализационную системы действенной вентиляцией, даже если возводится здание высотой не больше двух этажей.

А в некоторых случаях вентиляционная система не будет лишней и в одноэтажной постройке. Благодаря этому дом будет полностью защищён от появления любых неприятных ароматов сточных вод.

Важно знать

Перед тем как приступить к установке таких устройств, стоит продумать место установки и предусмотреть свободный доступ к клапану (будь он воздушный или какой-либо иной). Конструктивно он устроен таким образом, чтоб была возможность провести его ремонт и чистку (выполнен разборным).

Другой, немаловажный вопрос — количество клапанов. В зависимости от структуры существующей системы, возможна установка как нескольких клапанов для каждой точки слива, так и одного, на выходе в магистраль.

Последний вариант, в большинстве случаев, применим к особнякам и малоквартирным зданиям. Первый, чаще применяемый, больше подходит высотным, многоквартирным зданиям.

Обратный клапан для канализации 50 мм выполнен в виде сферы с подвижной мембраной. При сливе воды, она открывается и не препятствует поступлению сточных вод в магистральный трубопровод. Зато, при возникновении обратного тока – подпирается давлением и исключает возможность затопления вашего жилища нечистотами.

При подборе такого клапана, стоит обратить внимание на его качество, а не цену. Помните, что при затоплении квартиры сточными водами (что происходит довольно быстро), нанесённый ущерб, будет значительно выше стоимости устройства

Не забывайте о здравом смысле – ремонт квартиры обойдется неизмеримо дороже качественного устройства.

Ну и последний нюанс, связанный с качественным исполнением сточной системы

При сливе нечистот, в трубопроводе образовывается разряжение воздуха. Обычно, этот процесс сопровождается всасыванием воздуха из системы. В таком случае при сходе воды воздух втягивается через забор с наименьшим объёмом гидрозатвора, что, в свою очередь, сопровождается довольно громким, хлюпающим звуком и попаданием в квартиру, довольно неприятных запахов.

Во избежание подобного, применяют воздушные клапаны. Их основные функции:

• уравнивание давления в трубопроводе при возникновении разряжения;
• вентиляция сточной системы и блокировка излишка газов, образовавшихся в канализационной системе.

Работают воздушные клапана для канализации довольно просто. При возникновении разряжения с усилием выше пяти мм водяного столба, клапан открывается и пропускает воздух в трубопровод. Когда давление в стояке превышает либо равно атмосферному, воздушный клапан остаётся закрытым и препятствует попаданию газов в жилые помещения.

Стоит упомянуть, что такие клапана можно устанавливать исключительно в помещениях с постоянно положительной температурой. В противном случае он не сможет нормально работать.
