Как заменить автомат под напряжением и без

Цена комплектации квартирных щитков

Расценки только на комплектующее модульное оборудование (автоматы, УЗО, реле напряжения, выключатели нагрузки) разных производителей для сборки всех вышеприведенных схем сведены в одну таблицу. Цены взяты из интернет магазинов и в вашем регионе могут существенно отличаться.

Наименование схемы	Производитель и цена
IEK	ABB	Legrand	Schneider	КЭАЗ
Схема №1	1700р	6700р	7300р	4300р	2100р
Схема №2	1600р	6600р	7200р	4200р	2000р
Схема №3	4200р	9200р	9800р	6800р	4600р
Схема №4	2400р	6900р	8100р	5100р	2700р
Схема №5	3400р	9700р	10300р	7500р	3700р
Схема №6	5900р	12200р	12800р	10000р	6200р

Все приведенные схемы являются лишь одним из множества вариантов компановки электрощитка в квартире. Целью статьи было показать их отображение в графическом виде и сделать примерное сравнение денежных затрат на модульное оборудование в том или ином исполнении. В каждом индивидуальном случае все должно просчитываться согласно нагрузкам, количества оборудования, физического места в распредщите и ваших финансовых возможностей.

Разбив на точки

После этого точки разбиваются для подключения на несколько групп. Многие задаются вопросом: зачем все это? Да очень просто. Так можно более экономно использовать материалы и упростить монтаж электрического щитка. Группировать можно как душа пожелает. Можно свести жилые помещения под один автомат, на другой повесить бойлер, на третий автомат кондиционер и т.д. Причем на каждую группу нужен автомат со своими характеристиками.

Для розеток нужны автоматы на 20А, для систем освещения и выключателей — автоматы на 16А, для электроплиты – от 32А, для бойлера, стиральной машины и кондиционера на 25А. Кстати, стоит учитывать, что иногда на розетки, освещение и выключатели, может понадобиться установка дополнительных автоматов на 25А и 40А.

Когда вы уточните систему электроснабжения и заземления дома, и разобьете на группы точки подключения электроприборов, начинайте рисовать саму схему. При наличии всех необходимых данных, ее создание не отнимает много времени. Опять же, стоит учитывать, что вы имеете понятия с условными обозначениями из ГОСТ 21.614. Закончив со схемой, можно начинать работу по подключению. Имея соответствующий опыт, монтаж не займет у вас много времени.

Подключаем провода к автомату – кабель с монолитной жилой

Можно свести жилые помещения под один автомат, на другой повесить бойлер, на третий автомат кондиционер и т

Методики проверки УЗО Монтаж электрического щитка Электрический щиток в квартире, его важность в системе электроснабжения дома чрезвычайно велика.
Номинальное напряжение. Перед нами автомат серии ВА фирмы iek.
Через автоматический выключатель подключают фазный провод, заземляющий и нейтральный проводник, на осветительные приборы и розетки проходит напрямую.
Остается лишь подать напряжение, включить все защитные приборы и проверить напряжение на выходе и входе автомата при помощи индикаторной отвертки

Подключение автоматов в щитке вход сверху или снизу Перед тем как подключать автомат сверху или снизу, рекомендуется осмотреть соединительные гнезда. Исключительно полезна установка УЗО там, где присутствуют дети.
Что важно сделать И вот вы подошли, к, пожалуй, самому ответственному моменту — заполнению щитка. Что сказано в ПУЭ по этому поводу? Также может устанавливаться в качестве защиты между щитом и помещением.

Показатель рабочего тока. Выводы и полезное видео по теме Нюансы установки всех элементов на квартирном щитке : Подробности монтажа УЗО: УЗО и автоматы — оборудование технически сложное. Причем на каждую группу нужен автомат со своими характеристиками. Для работ, проводимых в щитке, стоит провести подготовку всех перемычек требуемой длины, а также соответствующего сечения.

Что сказано в ПУЭ по этому поводу? Таковыми являются системы защитного отключения, различные реле, автоматические выключатели и многофункциональные автоматы. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Смотреть нужно на 1 и 3 контакте если смтреть слева на право , туда подключены жилы питающих проводов. Проводники неправильно соединяются.
Схема подключения ДИФАВТОМАТА.

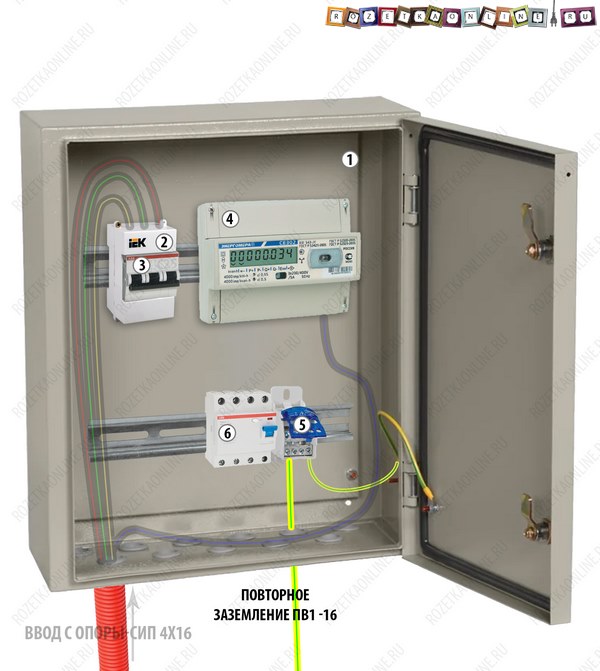

Сборка электрического щита учета с УЗО

подключение вводного кабеля СИП 4х16

В первую очередь подключаем все провода большого сечения. В нашем случае это Самонесущие Изолированные Провода (СИП). Всего четыре штуки. Все они алюминиевые, снаружи черная изоляция. Их маркировка выполнена в виде цветной непрерывной полосы.

Желтый, зеленый и красный проводники подключаем на верхние клеммы вводного АВ – это три фазы. PEN – с голубой полосой, в нулевую клемму счетчика электрической энергии.

Обычно это две крайние справа. Можно подключить к любой из них, они внутри соединены.

Зеземления

Далее подключаем к распределительному блоку проводники заземления. В первую очередь, как самый большой, от смонтированного на участке контура. Тудаже заземление токопроводящего корпуса щитка, которое монтируется под специальный болт.

Именно такая схема подключения N и PE отличает систему ТТ от других.

В системе TN-C-S, схему щита учета с УЗО, которой мы уже рассматривали ЗДЕСЬ, всё сделано иначе. Там наоборот, и PEN проводник и контур заземления дома объединены в распределительном блоке. И только после него делятся.

Здесь же вводной СИП с голубой полосой – PEN, по сути является рабочим нулём «N» всей электроустановки. Защитный ноль, он же заземление «PE», берется от смонтированного у во дворе контура.

Схема проводки

Выбирая электрощиток, необходимо знать, какое количество автоматов в нем будет установлено, это определяется, исходя из схемы проводки. Пример реализации показан на картинке. Допустим, нам требуется сделать разводку с заземлением для однокомнатной квартиры, кухня которой оборудована газовой плитой.

В этом случае разводку на элетрощитке оптимально выполнить так, как показано на рисунке.

Разводка щитка для однокомнатной квартиры

Обозначения на схеме:

• L – фазовый провод;
• N – ноль;
• PE – заземление;
• A – Автомат двухполюсного типа, устанавливаемый на вводе, ток отсечки должен соответствовать допустимому значению для кабеля, подающего питание;
• B – счетчик;
• C, D, E, F – УЗО или дифавтоматы;
• G, H, I, J, K, L – однофазные автоматические выключатели;
• M1 – колодка для нулевого провода;
• M2 – колодка для заземляющего кабеля;
• OUT1-6 – выходы к проводке в квартире.

Автоматы подбираются в соответствии с максимально допустимым током для кабеля, рекомендуем воспользоваться таблицей, где указаны значения для кабеля с медными (Cu) и алюминиевыми (Al) проводами.

Площадь сечения (мм 2 )	Al, Imax (A)	Cu, Imax (A)
0,75	8,0	11,0
1,0	11,0	15,0
1,5	13,0	17,0
2,5	19,0	25
4,0	29	35
6,0	32	42

Поскольку к щитку заходит медный кабель, у которого сечение жил 6мм 2 , мы выбираем автоматический коммутатор с током отсечки 40А, поскольку это ближайший номинал к 42А.

Автомат Siemens C40A

Напомним, что автоматические защитные коммутаторы выпускаются под 6, 10, 16, 20, 25, 32, 40, 50 и 63А.

Далее на схеме у нас выполнено шесть выводов под кабель с сечением жил 2,5мм 2 (именно такой провод используется для подключения выводов OUT1-3 к автоматам в щитке). Один из них (OUT1) служит для розеток в квартире. Кухня подключается отдельно к OUT2. Вывод OUT3 предусмотрен для стиральной машины.

Видео: пошаговая инструкция по установке и подключению УЗО в щитке

Такой принцип компоновки связан с мощностью подключаемой нагрузки. Розетки на кухне выведены отдельно из тех соображений, что к ним потребуется подключать холодильник, микроволновую печь, электрочайник и т.д. Естественно, что одновременно они не будут работать, но даже в этом следует требуется сделать запас мощности не менее 3,5кВт.

Используем формулу для вычисления тока нагрузки I=S/U, где указаны:

• I – максимальный ток (А);
• S – планируемая мощность (Вт);
• U – значение напряжения сети электропитания (В).

Расчет в нашем случае будет следующим: I=3500/220=15,9 A, то есть мы будем устанавливать устройства G, H, I с током отсечки 16А (В16A).

Однофазный автомат В16А

Остальные три вывода OUT4-6 служат для подключения освещения в комнате (OUT4), кухне, санузле (OUT5) и прихожей (OUT6), к последнему может быть также подключен звонок. Для освещения используется кабель с меньшим сечением жил (1,5мм 2 ) и автоматические защитные выключатели с током отсечки 6А.

Защитное устройство B6A

Если в ванной комнате планируется установка бойлера, ему потребуется отдельная линия питания. Автомат для этой цели подбирается, исходя из потребляемой устройством мощности, формула была приведена выше.

Выбор хорошего электрического щитка

Когда количество мест будет определено, следует подумать о конструкции изделия. Существует несколько типов щитков, выделяемых по способу монтажа:

• Навесные щитки, для которых не требуется подготавливать специальную нишу. Их можно просто навешивать на стену с использованием шурупов или анкеров. При установке щита на улице следует сделать его навесным. Если его монтируют в помещении, проводка должна быть открытой.
• Встраиваемые щитки – для таких устройств подготавливают нишу в стене. Подобные изделия монтируются исключительно в помещениях со скрытой проводкой.

Щитки нередко выполняются с корпусом из металла. Они изготавливаются разных типов – встраиваемые и навесные. Благодаря повышенной прочности корпуса они имеют определенное преимущество перед моделями из других материалов. Особенно часто их устанавливают на улице. Такие щитки гораздо проще защитить от вандалов. Уличные модели обычно оснащаются стеклянным окошком, которое позволяет считывать данные счетчика.

Щитки, выполненные из пластика, сегодня очень популярны. Они могут быть навесного типа или встраиваемого. Предназначаются такие устройства как для установки на улице, так и для монтажа внутри помещения. Благодаря большому разнообразию моделей их можно вписать практически во все интерьеры. Обычно они смотрятся очень эстетично. Однако спустя несколько лет белый пластик может стать желтым.

Существует несколько советов, как выбрать электрический щит:

Сперва следует обратить внимание на продавца. У проверенного поставщика можно приобрести сразу электрический щиток и модульное оборудование, и множество комплектующих
Лучше, если покупка будет осуществляться в большом магазине, в котором имеется довольно большой ассортимент

Таки продавцы заботятся о своей репутации, поэтому некачественную продукцию у них найти не получится.
Важно учитывать и производителя

Среди мировых брендов можно выделить Hager, Makel, ABB

Таки продавцы заботятся о своей репутации, поэтому некачественную продукцию у них найти не получится.
Важно учитывать и производителя. Среди мировых брендов можно выделить Hager, Makel, ABB. Однако существует и несколько проверенных отечественных производителей.
Каждый производитель предлагает щитки с разной комплектацией

Лучше выбирать изделия с богатым функционалом. У такого щитка рейки должны находиться в рамке, которую можно легко демонтировать. Такое конструктивное решение упрощает монтаж и демонтаж конструкции. Кроме того, следует выбирать щиток с правильной организацией и фиксирующим механизмом для входящих кабелей. Лучше, если в щитке будут органайзеры для кабелей, что позволит сэкономить пространство внутри конструкции

Однако существует и несколько проверенных отечественных производителей.
Каждый производитель предлагает щитки с разной комплектацией. Лучше выбирать изделия с богатым функционалом. У такого щитка рейки должны находиться в рамке, которую можно легко демонтировать. Такое конструктивное решение упрощает монтаж и демонтаж конструкции. Кроме того, следует выбирать щиток с правильной организацией и фиксирующим механизмом для входящих кабелей. Лучше, если в щитке будут органайзеры для кабелей, что позволит сэкономить пространство внутри конструкции.

Многие известные производители выпускают и сопутствующие товары – замки, гребенки, дверцы.

Эксплуатация электрического щита

Эксплуатация правильно собранного щитка не составит никакого труда. Следует понимать, что придется периодически обслуживать устройство, проверяя работоспособность автоматов и подтягивая клеммы.

Если в доме есть маленькие дети, необходимо продумать замок и закрывать дверцу на ключ.

Для большего удобства следует создать маркировку и подписи для каждого из автоматов. Также рекомендуется использовать одинаковые цвета для одной группы, чтобы облегчить процесс поиска нужного выключателя. Это упрощает эксплуатацию щитка. Все жители квартиры должны без лишних вопросов понимать, как работает щиток.

Сборка распределительного электрического щитка для квартиры

Схема подключения УЗО и автоматов в щитке

Как провести проводку в квартире своими руками?

Что такое реле напряжения и для чего оно нужно в квартире

Как установить дверной электрический звонок — пошаговая инструкция

Что такое дифференциальный автомат?

Что такое модуль в щите

Модуль в распределительном щите это место для установки одного однофазного автомата защиты. Каждый щит продается на определенное количество модулей. Перед покупкой щита вы должны точно знать, сколько и каких автоматов у вас будет стоять в щите. Перевести автоматы в модули, прибавить 6-9 модулей в запас и покупать соответствующий щит.

Для перевода оборудования в модули воспользуйтесь этой подсказкой:

• двухполюсной автомат это модуль,
• УЗО однофазное три модуля,
• УЗО трехфазное пять модулей,
• трехфазный автомат три модуля,
• трехфазный дифференциальный автомат шесть – восемь модулей.

Заменить автоматы в квартире

Как выполнить замену автоматов в электрощитке, последовательность действий… Демонтаж старых автоматических выключателей, пробок, пакетников, проводов и т.д. Замена проводов, связывающих счетчик и автоматы. Установка необходимых элементов — DIN-рейки, «нулевой» шины, и т.д. Установка новых автоматов. Замена, установка общего вводного автомата.

Сколько стоит заменить автоматы в щите

Сколько стоит поменять автоматы? Хотите узнать стоимость замены автоматов в квартирном щите, воспользуйтесь бесплатной услугой расчета стоимости данной услуги.

Расчет стоимости замены автоматов

Цены на замену автоматов

Установка автоматов	Ед.	Цена	Кол.	Сумма
Установка и подключение автомата однополюсного	шт.	350
Установка и подключение автомата двухполюсного	шт.	500
Установка и подключение автомата трехполюсного	шт.	600
Установка и подключение УЗО, ДИФ автомата однополюсного	шт.	500
Установка и подключение УЗО, ДИФ автомата трехполюсного	шт.	750
Установка и подключение УЗМ (защита от перепадов напряжения)	шт.	750
Установка и подключение электросчетчика однофазного	шт.	900
Установка и подключение электросчетчика трехфазного	шт.	1800
Установка и замена DIN-рейки	шт.	150
Установка нулевой, заземляющей шины	шт.	120
Демонтаж автоматов	Ед.	Цена	Кол.	Сумма
Демонтаж автомата, УЗО, ДИФ автомата и т.п.	шт.	100
Демонтаж электрического счетчика (однофазного, трехфазного)	шт.	300
Итого: 0 ₽

Работы под напряжением

ОчиститьСкачать смету

Примечание к онлайн смете

*Цены на установку и замену автоматов указанные в онлайн калькуляторе действительны на Все цены указаны без стоимости материала.

*Вызов электрика бесплатно при условии если объем выполняемых работ составляет 3000 рублей. Данные условия распространяются на мелкий ремонт, электромонтажные работы небольшого объема.

*Гарантия на электромонтаж квартиры под ключ составляет 5 лет (60 месяцев) с момента окончания электромонтажных работ. На мелкие электромонтажные работы, а также частичную замену электропроводки, перенос розеток, электрощита и прочие услуги электрика дается гарантия по договору от 12 до 36 месяцев. Гарантия на оборудование и материалы, равна срокам, указанным в паспорте, который выдает его производитель.

Прайс-лист на услуги электрика

Если вам требуются услуги электрика, не указанные в данном прайс-листе, воспользуйтесь расширенной версией онлайн калькулятора для составления сметы на электромонтажные работы

Установка и подключение элементов

Все современные автоматы и УЗО имеют унифицированное крепление под стандартную монтажную рейку (DIN-рейку). На тыльной стороне у них имеется пластиковый упор, который защелкивается на планке. Ставите устройство на рейку, зацепив за нее выемкой на задней стенке, пальцем надавливаете на нижнюю часть. После щелчка элемент установлен. Осталось его подключить. Делают это по схеме. Соответствующие провода вставляют в клеммы и отверткой поджимают контакт, закручивая винт. Сильно его затягивать не нужно — можно передавить провод.

Работают при выключенном питании, все рубильники переведены в положение «выкл». Старайтесь не браться за провода двумя руками. Подключив несколько элементов, включают питание (рубильник ввода), затем по очереди включают установленные элементы, проверяя их на отсутствие КЗ (короткого замыкания).

Подключение входного автомата и УЗО

Фаза от ввода подается на входной автомат, с его выхода идет на соответствующий вход УЗО (ставьте перемычку медным проводом выбранного сечения). В некоторых схемах нулевой провод от вода подается напрямую на соответствующий вход УЗО, а уже с его выхода идет на шину. Фазный провод с выхода защитного устройства подключается к соединительной гребенке автоматов.

В современных схемах входной автомат ставят двухполюсный: он должен одновременно отключать оба провода (фазу и ноль), чтобы в случае неисправности полностью обесточить сеть: так безопаснее и таковы последние требования по электробезопасности. Тогда схема включения УЗО и выглядит так, как на фото ниже.

При использовании двухполюсного входного автомата

Об установке УЗО на DIN-рейку смотрите видео.

В любой схеме провод защитного заземления подключается на свою шину, куда заводятся аналогичные проводники от электроприборов

Наличие заземления — признак безопасной сети и делать его жизненно важно. В прямом смысле

О том, как правильно подключить УЗО, смотрите видео-урок.

При самостоятельной сборке щитка учтите, что входной автомат и счетчик будут опечатываться энергопоставляющей организацией.  Если на счетчике есть специальный винт, на который цепляют пломбу, то входной автомат таких приспособлений не имеет. Если не будет возможности его опломбировать, вам или откажут в пуске, или опломбируют полностью весь щиток. Потому внутри общего щитка ставят бокс на одно-два места (зависит от размеров и типа автомата), а в нем крепят входной автомат. Этот бокс при приемке опечатывают.

Индивидуальные автоматы устанавливаются на рейки точно как УЗО: прижимаются к рейке до щелчка. В зависимости от типа автомата (на один или два полюса — провода) к ним подключаются соответствующие провода. Какие бывают автоматы, и чем отличаются устройства для одно и трех- фазной сети, смотрите в видео, выбор номинала автомата защиты описан тут.

После того, как необходимое количество устройств установлены на монтажной рейке, их входы соединяют. Как говорили раньше, это можно сделать перемычками из провода или специальной соединительной гребенкой. Как выглядят соединение проводами смотрите на фото.

Автоматы в одной группе соединяют перемычками: фаза приходит общая

Есть два способа сделать перемычки:

• Нарезать проводники нужных отрезков, оголить их края и согнуть дугой. В одну клемму вставлять по два проводника, потом затягивать.
• Взять достаточно длинный проводник, с через 4-5 см зачистить по 1-1,5 см изоляции. Взять круглогубцы и загнуть оголенные проводники так, чтобы получились соединенные между собой дуги. Эти оголенные участки вставлять в соответствующие гнезда и затягивать.

Так делают, но электрики говорят о низком качестве соединения. Надежнее использовать специальные шины. Под них на корпусе имеются специальные разъемы (узкие прорези, ближе к лицевому краю), в которые вставляются контакты шины. Эти шины продаются на метры, режутся на куски необходимой длины обычными кусачками. Вставив ее и установив подающий проводник в первый из автоматов, закручивают контакты на всех соединяемых устройствах. О том, как соединять автоматы в щитке при помощи шины смотрите видео.

К выходу автоматов подключается фазный провод, который идет на нагрузку: на бытовую технику, к розеткам, выключателям и т.д. Собственно, сборка щитка закончена.

Схема распредщитка

Если решено компоновать распредщит самостоятельно, начать стоит с разработки схемы. В ней должно быть прописано все, от вводного автомата и до выключателей. Схема в старом жилом фонде будет двухпроводной (без заземления). В этом случае PE-шина не требуется.

Для небольшой однокомнатной квартиры простая компоновка щитка будет включать в себя:

• Вводной двухполюсной автомат (32 А);
• Счетчик электроэнергии;
• УЗО на два полюса 40 А с током утечки 30 мА;
• 3 автомата на 16 А каждый (отдельно на освещение, на розетки и на стиральную машину);
• Корпус щитка;
• DIN-рейки для крепления;
• N-шина, предназначенная для подключения нулевого проводника.

Дополнительно может быть установлено реле контроля напряжения. Оно защитит от скачков напряжения в случае отгорания нуля. Этот прибор срабатывает при контакте нуля и фазы. Реле разрывает цепь, защищая подключенную бытовую технику от поломок.

В случае частых командировок мастера советуют подключать холодильник на отдельный аппарат. В итоге всю технику кроме него можно будет обесточить.

Для квартир с большей площадью и соответственно большим потреблением электроэнергии, требуется увеличить количество автоматов. Устанавливаются они на контуры с крупной бытовой техникой (например, на посудомоечную машину или кондиционер), а также на каждое отдельное помещение. Дополнительно могут быть установлены УЗО меньшего номинала для обеспечения защиты от поражения током.

В новых домах может быть заведен дополнительно контур заземления (PE-проводник). В этом случае схема распредщитка будет иной. Для небольшой однокомнатной квартиры щиток будет включать в себя следующие элементы:

• Бокс с Din-рейками;
• Вводной автомат на 40 А;
• Счетчик;
• УЗО двухполюсный 50 А с током утечки 30 мА;
• 4 автомата (три из них на 16 А и дополнительный на 25 А для подключения электроплиты);
• Нулевая (N) и заземляющая (PE) шины;
• Соединительная шина для автоматов.

В многокомнатной квартире с большим числом контуров требуется установка дополнительных УЗО со значением 16-25 А на 10 мА. Эти аппараты быстрее среагируют на утечку, тем самым обеспечив селективность при отключении. Стиральные машины часто из-за проблем с внутренней проводкой бьются током, если коснутся мокрыми руками. Это может стать источником смертельной опасности для детей или людей, имеющих проблемы с сердцем. УЗО «заметит» небольшую утечку тока в контуре и отключит электроснабжение при соприкосновении корпуса и оголенного провода.

Трехфазная схема встречается в новых домах или в таунхаусах. Напряжение в этом случае не 220, а 380 В. Схема распределительного щитка в этом случае сложнее, она включается в себя трех- и однофазные компоненты. Щиток будет включать в себя следующие компоненты:

• Вводной автомат на четыре полюса и 63 А;
• Счетчик;
• УЗО четырехполюсное 40 А на 30 мА;
• Линейные однополюсные автоматы (на 16,25 и 40 А);
• Дифавтоматы на два полюса для защиты кухонной техники или для установки гидромассажного оборудования в ванной, их может заменить пара УЗО и автомат;
• Нулевая и защитная шины;
• Гребенки для распределения нагрузки пофазно.

Для частного дома эта схема может быть дополнена установкой общего УЗО для защиты от возгорания.

В некоторых домах заведена трехфазная сеть, но напряжение в 380 В предусмотрено только для питания электроплиты. Вся остальная техника запитывается от 220 В. В этом случае схема щитка получается комбинированной. На входе устанавливается автомат на три полюса на 63 А, после чего монтируется счетчик. Далее кабель пускают по двум направлениям. В первом убирается лишняя фаза и монтируется однофазное оборудование. Второе направление остается без изменений, плита подключается через трехполюсной автомат и УЗО.

В заключение

Автоматы в щитке должны располагаться в строгом порядке

Строгое соблюдение технологии подключения должно стать основополагающим в деле установки. На вопрос, как подключить пакетник автомат, ответ будет один – главное, безопасно. Неправильная установка может привести к пожару и поломке не отдельно взятого прибора, а всей электрической цепи и большого количества бытовых приборов. Чтобы избежать подобных неприятностей, достаточно не торопиться, выполнять действия последовательно, с использованием качественных инструментов. При установке УЗО существуют свои нормативы и тонкости.

Подробнее об установке можно узнать из видео:
